      上海自動化儀表有限公司的電磁流量計，簡稱為磁流量計，是一種體積流量計，非常適用于廢水應用和其他需要低壓降和適當液體導電性的應用。該設備沒有任何活動部件，不能與碳氫化合物和蒸餾水一起使用。上海自動化儀表有限公司流量計也易于維護。



基于法拉第定律的電磁流量計原理

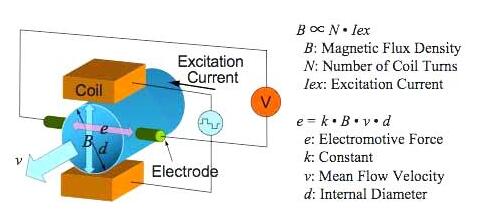

     上海自動化儀表有限公司的電磁流量計基于法拉第電磁感應定律。根據該原理，當導電介質通過磁場B時，產生電壓E，該電壓E與介質的速度v，磁場的密度和導體的長度成比例。

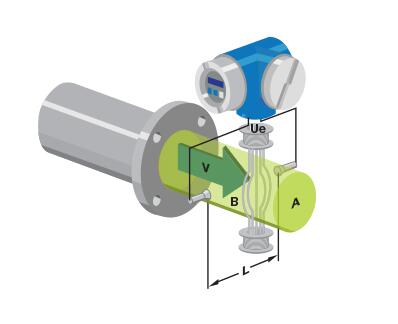

     在電磁流量計中，電流施加到安裝在儀表主體內部或外部的線圈，以產生磁場。流過管道的液體充當導體，并且這引起與平均流速成比例的電壓。該電壓通過安裝在上海自動化儀表有限公司flow流量計主體中的傳感電極檢測并發送到變送器，該變送器根據管道尺寸計算體積流量。在數學上，我們可以將法拉第定律描述為E與V x B x L成比例[E是導體中產生的電壓，V是導體的速度，B是磁場強度，L是導體的長度]。使用電磁流量計測量的液體流量必須是導電的非常重要。法拉第定律表明信號電壓（E）取決于平均液體速度（V），導體長度（D）和磁場強度（B）。因此，磁場將在管的橫截面中建立。



     基本上當導電液體流過磁場時，感應出電壓。為了測量該產生的電壓（其與流動的液體的速度成比例），使用兩個彼此相對安裝的不銹鋼電極。然后將放置在流量計內部的兩個電極連接到具有處理信號能力的高級電子電路。處理后的信號被送入微處理器，計算液體的體積流量。

電磁流量計公式：

     上海自動化儀表有限公司的電磁流量計使用法拉第電磁感應定律進行流量測量。法拉第定律指出，每當長度為'l'的導體以垂直于磁場'B'的速度'v'移動時，emf'e'在相互垂直的方向上被感應，該方向由下式給出：

     e = Blv ...（eq1）

其中

     B =磁通密度（Wb / m2）

     l =導體長度（m）

     v =導體速度（m / s）

體積流量Q由下式給出

     Q =（πd2/ 4）v ...（eq2）

其中

     d =管道直徑

     v =平均流速（在這種情況下為導體速度）

     從等式（eq1）

     v = e / B1

     Q =πd2e/ 4Bl

     Q = Ke

     其中K是米的常數。

     因此，體積流速與誘導的電動勢成比例。在實際應用中，我們必須在電磁流量計中輸入電表常數“K”值，該值可在供應商目錄/手冊中找到。

電磁流量計的局限性

     （i）被測物質必須具有導電性。因此，它不能用于計量氣體和蒸汽，石油產品和具有非常低導電率的類似液體的流速。

     （ii）為使儀表對液體電阻的變化不敏感，電極之間液體的有效電阻不應超過外部電路阻抗的1％。

     （iii）這是一種非常昂貴的設備。

     （iv）由于儀表始終測量體積率，因此將包括液體中任何懸浮物的體積。

     （v）為避免由夾帶空氣引起的任何麻煩，當流量管安裝在水平管道中時，電極應在水平直徑上。

     （vi）由于只能通過停止流動來進行安裝的零檢查，因此需要隔離閥并且還可能需要旁路，在零檢查期間可以通過該旁路引導流動。

     （vii）如果調節閥安裝在流量計的上游，則管道必須滿載。

電磁流量計的優點

     （i）對流動的阻礙幾乎為零，因此這種類型的儀表可用于測量重懸浮液，包括泥漿，污水和木漿。

     （ii）除了儀表占用的直管長度之外，這種流量計沒有壓頭損失。

     （iii）它們受上游流動擾動的影響不大。

     （iv）它們實際上不受密度，粘度，壓力和溫度變化的影響。

     （v）電力需求可能很低（15或20 W），特別是脈沖DC型。

     （vi）這些儀表可用作雙向儀表。

     （vii）該儀表適用于大多數酸，堿，水和水溶液，因為所選的襯里材料不僅是良好的電絕緣體，而且還具有耐腐蝕性。

     （viii）這些儀表廣泛用于漿料服務，不僅因為它們阻塞較少，而且因為一些襯里如聚氨酯，氯丁橡膠和橡膠具有良好的耐磨性或耐腐蝕性。

     （ix）它們能夠處理極低的流量。

電磁流量計的缺點

     （i）這些儀表僅可用于具有合理導電性的流體。

     （ii）在5％的流速范圍內，精度僅在±1％的范圍內。

     （iii）勵磁線圈和電路的尺寸和成本與管孔尺寸不成比例地增加。因此，小尺寸的儀表體積大且昂貴。

電磁流量計的應用

     上海自動化儀表有限公司的電磁流量計是非侵入式的，通常可用于任何具有高于10微西門子/厘米的合理導電率的流體。沙水泥漿，煤粉，泥漿，污水，木漿，化學品，大型管道蒸餾水以外的水，熱流體，食品加工行業特別是高粘度流體，低溫流體等流體均可通過電磁流量計計量。

如何使用電磁流量計

     上海自動化儀表有限公司電磁流量計測量管道中導電液體的速度，如水，酸，苛性堿和漿液。當液體的電導率大于約5μS/ cm時，電磁流量計可以適當地測量。小心，因為在導電率較低的流體（例如去離子水，鍋爐給水或碳氫化合物）上使用電磁流量計會導致流量計關閉并測量零流量。該流量計不會阻礙流動，因此可用于清潔，衛生，臟污，腐蝕性和磨蝕性液體。電磁流量計可以應用于導電液體流，因此，由于它們分別具有非導電性和氣態，因此不能用這種技術測量碳氫化合物和氣體。上海自動化儀表有限公司的電磁流量計不需要太多的上游和下游直線運行，因此它們可以安裝在相對較短的流量計中。電磁流量計通常需要從電磁流量計電極的平面測量的3-5個直徑的上游直線運行和0-3個直徑的下游直線運行。臟液的應用存在于水，廢水，采礦，礦物加工，電力，紙漿和造紙以及化學工業中。水和廢水應用包括在水/污水區之間的強制主管中的液體貿易轉移。電磁流量計用于水處理廠，以測量處理和未處理的污水，工藝用水，水和化學品。采礦和礦物加工工業應用包括工藝用水和工藝漿料流以及重介質流。通過適當注意結構材料，可以測量高腐蝕性液體（如酸和苛性堿）和磨料漿的流動。腐蝕性液體應用常見于化學工業過程和大多數工業中使用的化學進料系統中。漿料應用常見于采礦，礦物加工，紙漿和造紙以及廢水處理行業。通常使用電磁流量計，其中使用重力供給液體。確保流量計的方向使流量計完全充滿液體。未能確保流量計完全充滿液體會嚴重影響流量測量。在真空服務中操作電磁流量計時要特別小心，因為一些電磁流量計襯管會在真空服務中坍塌并被吸入管道，從而災難性地損壞流量計。請注意，真空條件可能發生在似乎沒有暴露于真空服務的管道中，例如氣體可能凝結的管道（通常在異常條件下）。同樣，電磁流量計中的溫度過高（即使在異常條件下短暫）也會導致流量計永久性損壞。

    如需了解更多產品詳細信息，可咨詢上海自動化儀表有限公司分廠導航里的上海自動化儀表九廠欄目頻道。
