全面為您分析蝶閥的基礎知識
來源：上海自動化儀表有限公司作者：發表時間：2018-12-29 08:56:32【小中大】

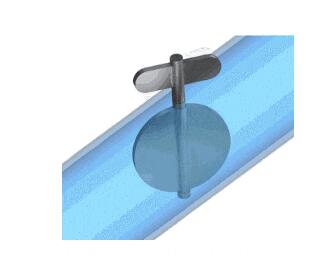

上海自動化儀表有限公司蝶閥是一種可用于隔離或調節流量的閥門。關閉機制采用磁盤的形式。操作類似于球閥的操作，允許快速關閉。蝶閥通常是有利的，因為它們的成本低于其他閥門設計并且重量更輕，這意味著需要更少的支撐。盤位于管的中心，穿過盤是連接到閥外側的致動器的桿。旋轉致動器使盤平行或垂直于流動。與球閥不同，盤總是存在于流動中，因此無論閥門位置如何，總是在流動中引起壓降。

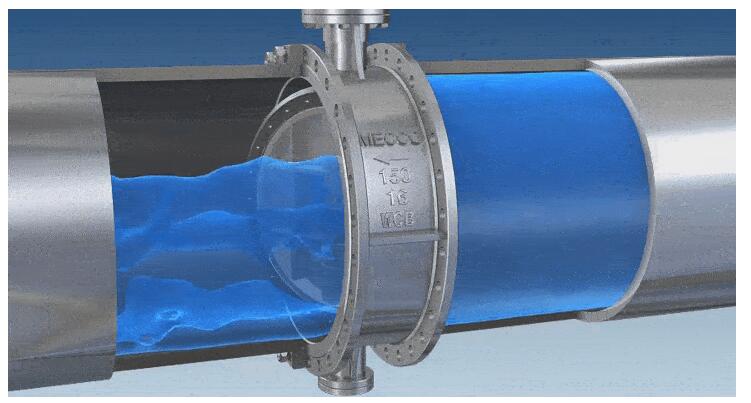

上海自動化儀表有限公司蝶閥來自一系列稱為角行程閥門的閥門。在操作中，當盤旋轉四分之一圈時，閥門完全打開或關閉。“蝴蝶”是安裝在桿上的金屬盤。當閥門關閉時，轉動盤片使其完全阻擋通道。當閥門完全打開時，圓盤旋轉四分之一圈，這樣就可以使流體幾乎不受限制地通過。閥門也可以逐漸打開以節流。上海自動化儀表有限公司蝶閥由連接在軸上的圓盤組成，軸上帶有便于旋轉的軸承。這些被認為是高回收閥，因為只有盤阻塞閥門流動路徑。流量相對較高，閥門上的壓降相對較低。蝶閥用于限制節流，不需要緊密關閉。當完全打開時，蝴蝶產生很小的湍流或流動阻力。
最佳控制：線性，等百分比
推薦用途：
完全開放/關閉或節流服務
頻繁操作
最小的流體捕獲在線
需要小壓降的應用
好處：
低成本和維護
大容量
良好的流量控制
壓降低
缺點：
控制所需的高扭矩
在較低的流量下容易產生氣穴現象
缺乏清潔度和無法處理漿料應用。
通常不被評定為氣泡密封，并且盤桿周圍的空腔和泄漏路徑是流體和漿料的潛在夾帶物。然而，一些符合ASME VI級泄漏額定值的高性能蝶閥可根據需要提供。
應用：
最經濟的化學服務，水處理和消防系統的大型生產線。一般尺寸為2“至48”，但某些制造商可提供高達96“的尺寸。
由于采用閥門設計，與大多數閥門類型相比具有較小的面對面尺寸和較低的重量，蝶閥是較大管道尺寸（即8“及以上）的經濟選擇。
上海自動化儀表有限公司蝶閥符合ASME面對面尺寸和壓力等級。無論制造商如何，這使得閥門可以很容易地進行在線改裝大多數制造商遵守的ASME壓力等級包括150,300和600＃，最大壓力為1500 psi。
如需了解更多產品詳細信息，可咨詢上海自動化儀表有限公司分廠導航里的上海自動化儀表七廠欄目頻道。
