如何在現場校準Dp液位變送器17個步驟

來源：上海自動化儀表有限公司作者：發表時間：2018-12-06 08:53:04【小中大】

介紹

在本次文章中，我們將討論現場校準上海自動化儀表有限公司Dp液位變送器基本步驟

所需材料

數據表

壓力校準器（標準）

萬用表（標準）

HART通信

在現場校準液位變送器的程序

1、要求面板人員將控制器置于手動模式以進行控制回路，并將其置于MOS（維護超控開關）以進行ESD回路。

2、通過參考數據表來連接HART通信器并驗證一些參數 。典型參數是標簽號，PV，LRV 和URV。

3、將儀器與過程隔離。

4、在整個歧管排水管中釋放壓力并排出低壓和高壓液體。

5、在密封罐上打開兩個插頭

6、填充密封液為低側直到密封罐的一半。

7、拆下歧管高側的管道

8、將高壓側的壓力校準器連接起來并隔離排氣閥

9、將信號與串聯的萬用表連接到DCS以測量電流信號。

10、當?shù)燃?jí)為零時，按計算施加壓力

11、萬用表應顯示4mA

12、如果不是，請使用HART 通信器在變送器處進行零點調整

13、當相當于100％萬用表的電平應顯示20mA時，按計算施加壓力

14、如果沒有，使用HART做調整量程在發射通訊

15、在完成作業后，要求面板操作員將回路置于正常模式或使MOS正常化

16、填寫校準表并提交以備將來參考。

17、注意：有很多方法可以對DP電平執行校準，但重要的是HART通信器的DP讀數應與LRV和URV 相同

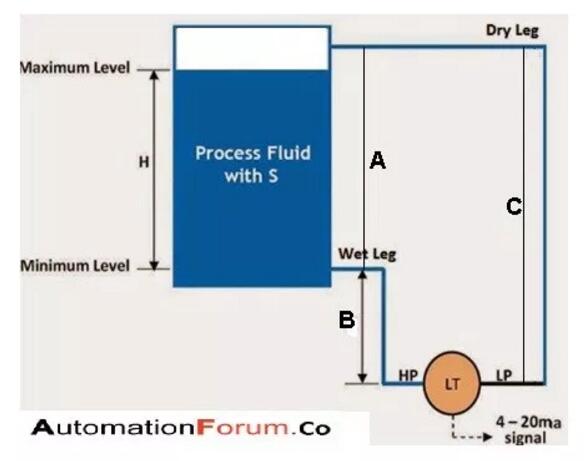

Dp電平變送器的示例計算：

產品SG = 0.89 乙二醇SG = 1.02 A = 2000 mm（測量長度）

B = 100毫米（偏離設定）

C = A + B = 2100mm

Dp =高壓側的壓力

低壓側壓力 LRV =（B x產品SG）

（A x Glycol SG）=（100mm x 0.89）

（2000 x 1.02）= 89

2040 = -1951 mmH2O URV = （C x產品 SG）

（A x Glycol SG）=（2100mm x 0.89）

（2000 x 1.02）= 1869 - 2040 = -171 mmH2O 注意：高側歧管變送器的施加壓力計算 0％= （B x 產品SG） =（100mm x 0.89）= 89 mmH2O 100％=（C x產品SG ）=（2100mm×0.89）= 1869mmH2O

如需了解更多產品詳細信息，可咨詢上海自動化儀表有限公司分廠導航里的上海自動化儀表一廠欄目頻道。
