全面分析科里奧利流量計結構
來源：上海自動化儀表有限公司作者：發表時間：2019-01-11 08:46:59【小中大】
關于科里奧利流量計結構你了解多少，如果不了解，下面跟小編為您全面分析關于科里奧利流量計結構。科里奧利流量計設計使用U形管，將流體流重新引導回旋轉中心。柔性U形管的彎曲端部被迫通過電磁力線圈（如音頻揚聲器上的力線圈）來回搖動，同時管端固定到固定歧管：

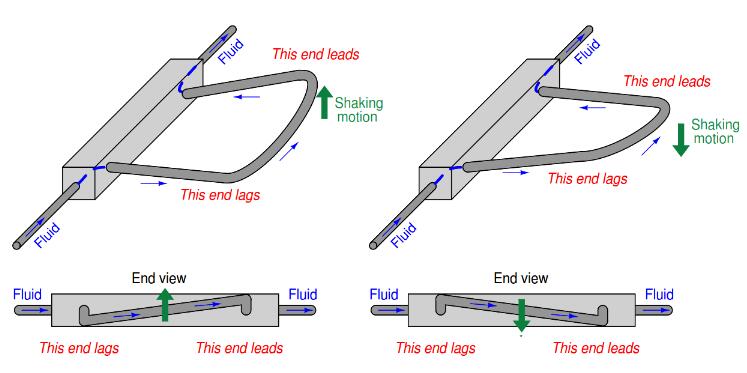

如果管內的流體停滯（無流動），則管將僅通過施加的力來回振動。然而，如果流體通過管子流動，移動的流體分子將在從錨定基部行進到管的圓形末端時經歷加速，然后在它們返回錨定基部時經歷減速。新質量的這種持續加速和隨后的減速產生了科里奧利力，改變了管的運動。科里奧利力導致U形管組件扭曲。從錨定基部到末端承載流體的管部分傾向于滯后運動，因為管的該部分中的流體分子被加速到更大的橫向速度。從末端返回到錨定基部的流體管部分傾向于引導運動，因為這些分子正減速回到零橫向速度。隨著通過管的質量流量增加，扭轉程度也增加。通過監測這種扭轉運動的嚴重程度，我們可以推斷出通過管道的流體的質量流量：

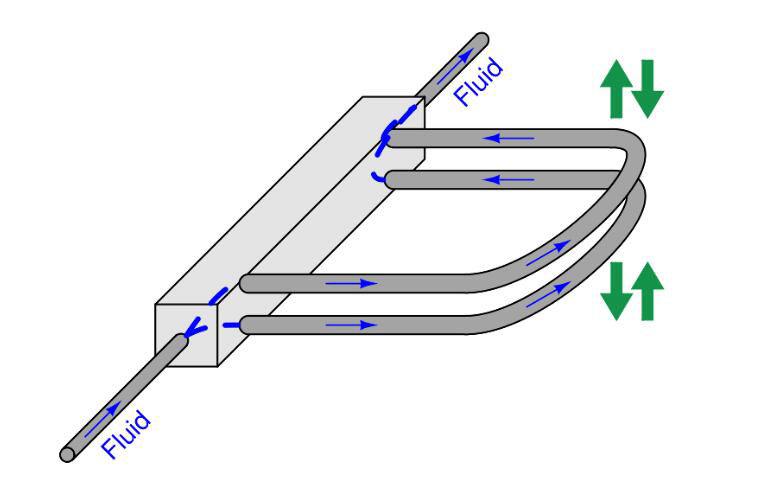

為了減少科里奧利流量計產生的振動量，更重要的是減少流量計上可能產生的任何外部振動的影響，兩個相同的Utub彼此相鄰并以互補的方式擺動（始終沿相反方向移動） ）。管扭曲被測量為從一個管到下一個管的相對運動，而不是管和流量計的固定殼體之間的運動。這（理想情況下）消除了推斷流量測量中任何共模振動的影響：

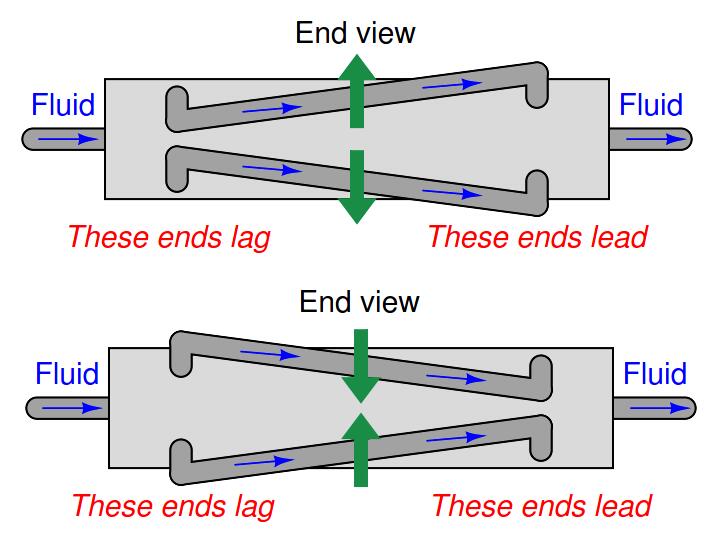

從最后看，管子的自由搖動和扭曲看起來像這樣：
上海自動化儀表有限公司非常注意確保兩個管盡可能接近相同：不僅它們的物理特性精確匹配，而且流體在管之間非常均勻地分開，因此它們各自的科里奧利力應該大小相同。上海自動化儀表有限公司U型管科里奧利流量計演示裝置的照片顯示了U形管（在這張照片中，一根管正好在另一根管上方，所以你不能說實際上有兩個U形管）：
仔細觀察這個流量計，可以看到實際上有兩個U形管，一個直接位于另一個上方，通過一個共同的電磁力線圈在互補的方向上搖動：
力線圈的工作原理與音頻揚聲器相同：通過線圈的交流電流產生一個振蕩磁場，作用于永久磁鐵場產生振蕩力。在音頻揚聲器的情況下，該力使得輕質錐體移動，然后通過空氣產生聲波。在科里奧利儀表組件的情況下，力在兩個金屬管之間推動和拉動，使它們交替地分離并聚集在一起（沿相反方向搖動）。兩個磁性位移傳感器監測管的相對運動并將信號傳輸到電子模塊以進行數字處理。在上一張照片中可以看到其中一個傳感器線圈。力線圈和傳感器線圈都只是由可移動的銅線圈包圍的永磁體。力線圈和傳感器線圈之間的主要差異在于，力線圈由交流電流供電以向管施加振動力，而傳感器線圈均未通電，因此它們可通過產生交流電壓信號來檢測管運動由電子模塊檢測。力線圈顯示在左側照片中，而兩個傳感器線圈中的一個出現在右側照片中：
由傳感器線圈產生的兩個AC信號提供數據，電子封裝可以從中解釋流體密度和質量流率。兩個線圈信號的頻率與流體密度成反比，因為更密集的流體會使管子具有更大的質量，因此以更低的頻率振動（注1）。兩個線圈信號的相移與質量流率直接相關，因為較大的質量流量將導致管子扭轉到更大的程度，導致傳感器的信號彼此進一步異相移動。
注1：力線圈由電子放大器電路供電，該電路接收來自傳感器線圈的反饋。與給定正（再生）反饋的任何放大器電路一樣，它將開始以反饋網絡確定的頻率振蕩。在這種情況下，反饋“網絡”由力線圈，管和傳感器線圈組成。具有彈性和質量的管自然地具有它們自己的共振頻率。這種機械共振主導了放大器環路的反饋特性，使放大器電路以相同的頻率振蕩。
傳感器技術和信號處理方面的進步使科里奧利流量計的構造采用了比先前所示和拍攝的U形管單元更直的管。由于堵塞潛力降低以及在需要時容易將所有液體排出流量計的能力，更直的管是有利的。在直管式科里奧利流量計中，我們仍然通過匹配測量振動頻率（用于密度測量）和相移（用于質量流量測量）的傳感器線圈來找到相同的力線圈的一般設計。
