    上海自動化儀表有限公司的技術部與物位儀表制造部最近合作開發了智能UQD-1系列的浮球式液位計，由于其產品采用先進的智能化技術及數字通信技術，產品的性能、功能都有了很大提高。

    上海自動化儀表有限公司UQD-1浮球式液位計適用于各種開口或密閉容器的液位測量，特別對高粘度、強腐蝕性介質更顯其優越性。與介質直接接觸的測量傳感器和浮球可根據介質的特性，采用相應的耐腐蝕性材料，通過物位儀表制造部成熟的工藝制造，可以保證液位計具有很高的可靠性、全性和實用性。該儀表電路部分采用微處理器技術及數字通信技術，實現了HART通訊功能，可連續輸出4-20mA模擬信號和數字信號，實現液位的遠距離的變送控制及報警。儀表還帶有現場顯示功能，可根據用戶的使用習慣，選擇常用的測量參數顯示，如液位，變送輸出的4~20mA直流信號和液位對應的百分比值。為了用戶使用方便，儀表帶有現場調試按鍵，可根據用戶的安裝情況進行現場零位遷移及隨意設定液位的變送范圍。

    液位計根據浮力原理和磁性禍合作用研制而成。當被測容器中的液位升降時，液位計的浮球在導管上隨之升降，浮球內磁鋼的磁力吸合導管中的干簧管，改變了電子線路的輸入阻抗，經智能化電路采樣后，進行數字處理，顯示對應的液位值，同時，輸出對應的液位值和電流值，達到測量液位的目的。儀表廣泛用于民用建筑中水塔、水池、水箱以及石油化工、電力、化工、環保、船舶、建筑、造紙、食品、污水處理等行業內開口或密閉儲罐，地下池槽中各種液體的液位測量，被檢測的介質可為、油、酸、堿、工業污水等各種導電及非導電液。項目實施中，技術中心以長期研究智能化技術水體和數字通信技術與物位儀表制造部擅長的傳感器和結構設計技術結合，實現了產品的升級換代。

上海自動化儀表有限公司UQD-1浮球式液位計的技術參數：

測量范圍:300-10000riuu

準確度:1cm

模擬輸出:疊加在HART通訊協議上的4-20mA DC

供電電源:24VDC

負載輸出:≤0~620Ω

工作壓力: ≤0.6MPa

環境溫度:-25~+70℃

介質密度:≥O.8 g/ cm3

螺紋安裝:M30x2

本安型:iaⅡCT4

隔爆型:dⅡCT4~6

防護等級:IP65

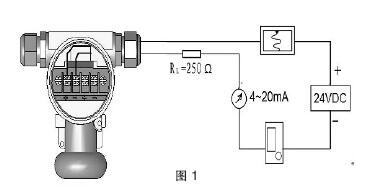

液位計接線圖:

現場按鍵標定

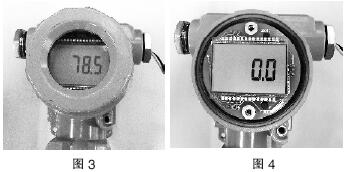

    該儀表可以通過按鍵操作標定4nlA(零位)和20mA(滿位)，同時當零液位發生改變不在干簧管最下面時，由按鍵操作來進行零液位遷移.不需要標定時，儀表如圖3所示顯示液位值。當需要標定時，則先旋開外殼蓋，再根據如下方法進行操作:

    1.零位遷移標定:當需要進行零液位遷移時，把浮筒移至相對應的位置，然后同時按下FULL和ZERO兩鍵5S，此時記錄下當前液位，作為下次計算液位計算偏移量，同時LCD上閃爍顯示“0”液位，如圖4所示，過3s鐘后停止閃爍，再重新測量液位時，則是相對應于新零位的液位。

    2.標定4mA:先把浮筒移至所要求的4mA相對應的位置，單按下ZERO鍵5s, LCD上閃爍顯示“4niA"字樣，以提示此時標定4mA，如圖r所示，過3s鐘后重新顯示回液位值;

    3.標定20mA:先把浮筒移至所要求的20mA相對應的位置，再單按下FULL鍵55，LCD上閃爍顯示“20mA?字樣，以提示此時標定20mA，過3s鐘后重新顯示回液位值掖位不隨20mA相對應的位置改變而改勿;

    整個按鍵標定順序應按上面1,2,3或1,3,2步驟，零位遷移標定后，需要重新標定4mA和20mA，不然電流和百分比輸出可能會出錯!

HART通信的上位機操作

    在打開上位機界面之前，先查看端口USB轉Hart通訊是否連接上，如圖7所示，當出現有CP2101 USBto UART Bridge Controller(COM1)，說明Hart通訊硬件已連接上:

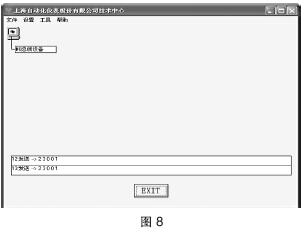

然后打開上位機界面，出現如圖8所示:

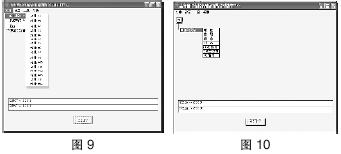

   單擊文件菜單，如圖9所示，出現單點查詢多點查詢子菜單，是用來查找儀表設備，如果只有單臺，一般都默認為是地址#0，要修改地址可以通過進入下面要介紹的屬性菜單來進行。

右鍵單擊#0總線設備，如圖10出現幾個子菜單。

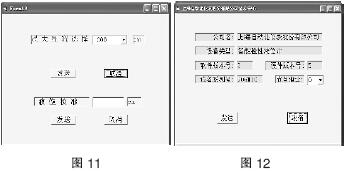

初始化菜單是用來修改傳感器最大量程，同時進行液位校準，如圖11所示:

    其中屬性是用來讀取與設備相關的一些信息，同時可以修改設備的地址，如圖12所示:

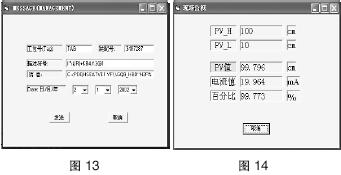

    監視菜單是用來查看主要變量的量程上下限，Pv值以及電流值和百分比，如圖13所示:

    信息菜單用來讀寫與產品相關的工位號，裝配號，描述符號，信息和日期等信息，如圖14所示。

    組態菜單是用來對量程上下限，工程單位和阻尼值進行組態，同時可讀取傳感器上下限以及最小量程值，如圖巧所示:

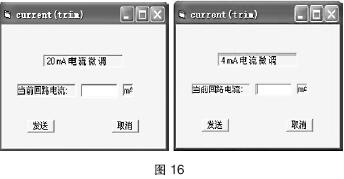

    電流微調菜單是用來調節4mA和20mA，使電流輸出模擬量和上位機的數字量保持一致，如圖16所示，當進入4mA電流微調時，讀取此時電流表的值，寫到當前回路電流上，點擊發送，4mA微調完成，同樣20mA微調也是類似操作。
