安裝稱重傳感器的最佳實踐方式
來源：上海自動化儀表有限公司作者：發表時間：2018-03-31 09:19:27【小中大】
最佳實踐
每個傳感器的安裝都是獨一無二的。當您的應用需要非常高的精確度，長期穩定性，定制規格或在多種研發環境中使用時，請咨詢我們上海自動化儀表有限公司的技術工程師。為了獲得精確的稱量結果，請確保為稱重傳感器使用指定的載荷應用程序。稱重傳感器具有指定的負載方向;請勿在稱重傳感器上施加側向力，彎曲或扭轉運動。不適當的加載應用程序將會降低稱重傳感器的使用壽命，并加上正確測量結果的失真。
在壓縮負載應用中使用稱重傳感器支撐結構的剛性設計優于柔韌設計，以實現也分配張力的所有支撐件的均勻下降，并提供均勻的接觸表面。

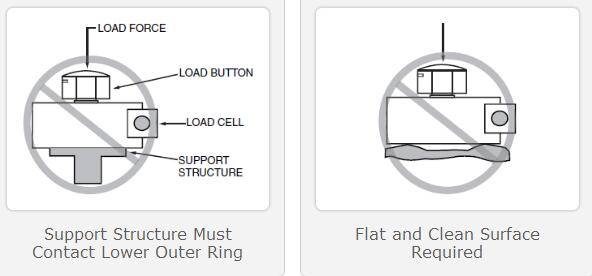

將稱重傳感器安裝到支撐結構和剛性底板上，確保從稱重傳感器底座到支撐結構的均勻負載傳遞。該結構還必須具有支撐與負載相對應的力的能力。為了符合稱重傳感器的安裝，可能需要安裝輔助工具。尋求設計工程師的幫助，以確定各種干擾可能性的權重。為了避免測量失真，需要特別考慮對容器進行稱重，熱膨脹，監測水平以及某些儲罐形狀和支撐結構的水平移動。您的稱重傳感器支撐結構可能需要端部擋塊來限制側向撓曲，并且彈性軸承還可以調節罐和稱重傳感器之間的熱量。此外，如果您的稱重傳感器需要自動對中，設計工程師可能會建議一個擺式稱重傳感器，它會自動將超級結構引導到其原始位置。具體應用Gas Turbine Engine / Rocket：高精度測量通過管道的氣體體積流量。渦輪轉子通過氣體流動轉子葉片轉動，測量氣體速度。轉子葉片通過拾波線圈，產生電信號脈沖。脈沖等于特定體積的氣體?？傮w積流量由脈沖數記錄。流量表達式以實際立方英尺或實際立方米（ACF / AM3）來衡量。
發動機推力測量：這種按訂單組合的扭矩和推力反作用式和旋轉式稱重傳感器產品均采用全不銹鋼制造，可確保長期可靠性。在工業環境中的應用包括150％容量的安全過載，300％容量的最終過載。為特定情況調用工程。
容器稱重：為了簡化稱重傳感器的安裝，使用容量高達2500磅的容器和容器稱重系統。系統為工業設備提供減震，并有助于防止不當安裝，從而導致傳感器損壞。使用重負荷剪切梁式稱重傳感器以及儲罐和料倉稱重系統，制作一個最大容量為4000磅的完整四點系統。
過程控制系統：各種過程控制器包括溫度控制器，斜坡和浸泡控制器，雙區控制器和臺式過程控制器?；谖⑻幚砥鞯目刂破鲙в懈鞣N顯示器，導線RTD，過程電壓和電流。它們可以直接連接到具有嵌入式Web服務器和可下載數據采集軟件的以太網網絡。
高負載疲勞測試：減少故障排除系統所需的時間，分析在應用規模和工業應用中基于應變計的稱重傳感器的狀況。測試稱重傳感器沒有斷開，易于閱讀，清晰的屏幕信息。提供基本數據，如過載，金屬疲勞或沖擊載荷，以及可能的接地故障或橋接電阻電氣問題可能的失真。
橋梁測試：在不同的夾緊技術中使用橋接和測試附件的接線端子系統可降低庫存和物流成本。模塊化接線盒設計可以與不同的接線端子類型組合，也可以單獨使用以提高應用靈活性安裝前的注意事項安裝類型除了典型的液壓，氣動和應變計類型的稱重傳感器之外，上海自動化儀表有限公司客戶還經常詢問有關彎曲梁式稱重傳感器，剪切梁，罐式，環形和餅形稱重傳感器以及按鈕和墊圈型稱重傳感器安裝。用于特定用途的一些其他更先進的稱重傳感器安裝類型包括螺旋型，光纖型和壓阻型傳感器安裝。請聯系上自儀了解您的特定稱重傳感器安裝要求的詳細信息。

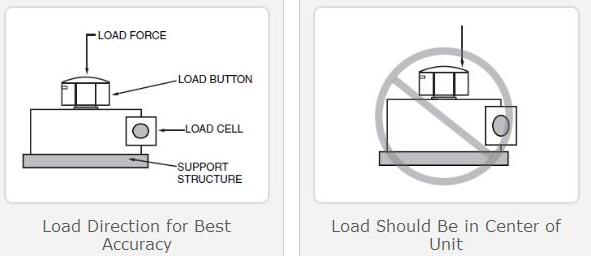

負載方向：維修技術人員發現負載測量精度問題的最常見原因是不正確的稱重傳感器安裝，這會導致不精確的垂直負載，從而產生無關的力誤差。載荷必須精確地在稱重傳感器的方向上起作用。
環境：磁場和電場有時會在測量電路中產生干擾電壓。為確保免受EMC影響，請將稱重傳感器，連接電纜和電子部件放置在屏蔽外殼中。不要將指示器，放大器和換能器多次接地。
結構框架：使用鋼管保護測量電纜。使用屏蔽的低容量測量電纜，如HBM電纜。避免電機，接觸開關和變壓器的雜散場。對于壓縮負載應用中的稱重傳感器的支撐結構使用剛性設計，優選柔韌設計，以實現均勻/均衡地降低也分配張力的所有支撐件，并提供均勻的接觸表面。將稱重傳感器安裝到支撐結構和剛性底板上，可確保從稱重傳感器底座到支撐結構的均勻負載傳遞。該結構還必須具有支撐與負載相對應的力的能力。
今天的機械秤可以稱量各種負載，從制藥到坦克和運輸車輛。重量計算和讀數的一致性要求設計最佳的重量平衡機制設計來感應力，適當的校準和維護。根據生成的輸出信號，我們根據重量檢測來區分稱重傳感器設計，例如張力，壓縮，彎曲或剪切。應變式稱重傳感器將作用的負載轉換為電信號。內部充裝液體的壓力變化使用液壓負載單元設計中的力平衡裝置來測量重量。更高的精度要求可以通過使用多個減震器腔室來實現，這些減震器腔室也采用力平衡概念和氣動負荷傳感器工程技術。
