淺談稱重傳感器接線顏色代碼的標記
來源：上海自動化儀表有限公司作者：發表時間：2019-01-29 08:55:58【小中大】

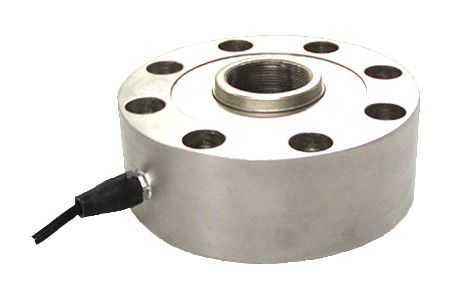

上海自動化儀表有限公司提供的標準稱重傳感器和負載傳感器，以及涵蓋大多數其他稱重傳感器制造商的圖表。行業內有許多顏色代碼組合，上海自動化儀表有限公司提供的標準稱重傳感器和傳統負載傳感器也有自己的版本，傳感器的負載傳感器（單點模型）是標準的國內顏色代碼。如果更換現有系統中的稱重傳感器，會復制該標準以減少混淆。上海自動化儀表有限公司會在發貨給客戶之前為所有稱重傳感器電纜添加顏色代碼標記。
國外的顏色代碼為：（Advantage，Advantage Lite和Legacy系列）
紅色= +激發
黑色= - 激發
綠色= +信號
白色= - 信號
灰色= + C2
紫色= - C2
國內的顏色代碼是：（HILPH，OEM SPA和SP系列）
綠色= +激發
黑色= - 激發
白色= +信號
紅色= - 信號
灰色= + C2
紫色= - C2
在有紫色和灰色線的情況下，這些是C2加（灰色）和C2減（紫色）連接。C2第二代校準是一種無需使用測試砝碼，材料替代，液壓力或外部電子模擬器即可對電子校準進行電子校準的過程。此功能僅由上海自動化儀表有限公司提供。
上面的顏色代碼代表了上海自動化儀表有限公司提供的80％的稱重傳感器和負載傳感器，但我們使用多個供應商而不是全部都是相同的。要確定稱重傳感器接線顏色代碼，請參閱稱重傳感器安裝手冊，查看稱重傳感器電纜上的顏色代碼標記，查看稱重傳感器證書以及顏色代碼列表的圖表，或參閱隨附的技術說明以了解更多信息。
行業中有許多不同的顏色組合，沒有標準。如果找不到支持文檔，可以使用歐姆表進行萬用表。您可能也需要使用一些猜測。以下是有關如何確定稱重傳感器接線顏色代碼的一些提示：
1、屏蔽線通常較厚，透明或黃色，并且在任何其他稱重傳感器線上測量的開路歐姆讀數。
2、黑線通常是負激勵或負信號輸入線。您可以將其用作參考，以嘗試確定剩余的線組合。激勵的歐姆讀數從350歐姆到1100歐姆不等。激勵歐姆讀數通常高于信號或輸出讀數。
3、當有超過4根電線時（不包括C2）導線），附加導線可能是感應線，與激勵連接相同。歐姆讀數與激勵線相同，但在讀取正感測引線的正激勵時會讀短路。激勵加導線的感覺加在求和接線盒的同一端子中終止。激勵減去感覺減去將讀作短。負激勵和負感測線終止于求和接線盒的相同端子。通常綠色和藍色配對作為正激發/感覺，而棕色和黑色配對為負激發/感覺。
4、繪制每根導線的歐姆讀數組合以及第二根導線，直到讀取所有組合。（黑色到紅色，黑色到綠色，黑色到白色，紅色到綠色等等）現在是猜測發揮作用的時候。如果你發現歐姆讀數如1000和1100，那么1100歐姆的電線就是激勵。350和350-450歐姆讀數的組合，350-450歐姆線是激勵，700和750歐姆讀數，750歐姆或更高的讀數是激勵。
5、留下的兩根電線是信號輸出。信號線必須產生正信號讀數。這取決于稱重傳感器的安裝方式。上海自動化儀表有限公司稱重傳感器經過機械加工，因此只能在一個方向上安裝。其他稱重傳感器應具有方向識別標記或箭頭。箭頭位于稱重傳感器的末端，必須指向施加力的方向。平臺規模可能很棘手。負載向上推動腳，因此箭頭將指向上方。
6、確定稱重傳感器的正確方向后，驗證是否存在正確的信號。將假定的激勵導線連接到重量控制器低壓源。在獲得正確的信號指示之前，請勿連接信號線。如果在秤上施加負載，則必須在信號引線上讀取介于0和30毫伏之間的正信號（從SIG +到SIG-）。毫伏的水平由激勵電壓的量和施加到稱重傳感器的重量（或力）決定。從控制器施加5伏激勵的2毫伏/伏特稱重傳感器將產生0到10毫伏之間的正讀數。在信號引線上讀取伏特（而不是毫伏）表示正激勵和正信號引線被反轉。負讀數可能表示方向不正確，
我們上海自動化儀表有限公司無法保證上述方法適用于所有稱重傳感器。如有疑問，請聯系您購買稱重傳感器的制造商以獲取更多信息。
