儀表脈沖管線的應用作用和防護措施是什么

來源：上海自動化儀表有限公司作者：發表時間：2020-10-20 08:31:11【小中大】

如果在脈沖管路中充滿液體，則在寒冷的天氣條件下液體可能會凍結。當然，這種可能性取決于填充脈沖管線的液體類型以及該地理位置天氣變冷的程度。

防止脈沖管線凍結的一種保護措施是使用某種形式的主動加熱介質來追蹤脈沖管線，其中最常見的是主動加熱的介質和蒸汽。

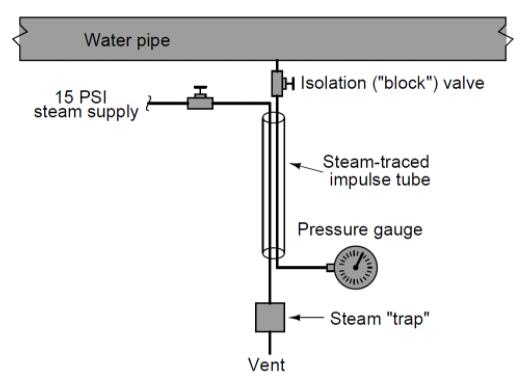

“蒸汽追蹤”由承載低壓蒸汽的銅管組成，該銅管與一根或多根脈沖管捆綁在一起，并封裝在一個隔熱外套中。

蒸汽流經截止閥，流經絕緣管束中的管道，并在流過時將熱量傳遞給脈沖管。

冷卻后的蒸汽凝結成水，并聚集在位于蒸汽走線最低高度的疏水閥中。

當疏水閥內的水位上升到一定水平時，浮子操作閥打開以排出水。這樣可使更多的蒸汽流入示蹤管，從而使脈沖管線不斷加熱。

蒸汽疏水閥自然也可以作為一種恒溫器，即使它僅感測冷凝水位而不感測溫度。蒸汽冷凝成水的速率取決于脈沖管的溫度。

脈沖管越冷（由較冷的環境條件引起），從蒸汽中吸收的熱能越多，因此蒸汽在水中的凝結速度越快。

這意味著水會在疏水閥中積聚得更快，這意味著它會更頻繁地“排空”。

排污事件越頻繁，意味著進入示蹤管的蒸汽流量越大，這會給管束增加更多的熱量并提高其溫度。

因此，系統利用其自身的負反饋回路進行自然調節，以將束溫度保持在相對穩定的點。

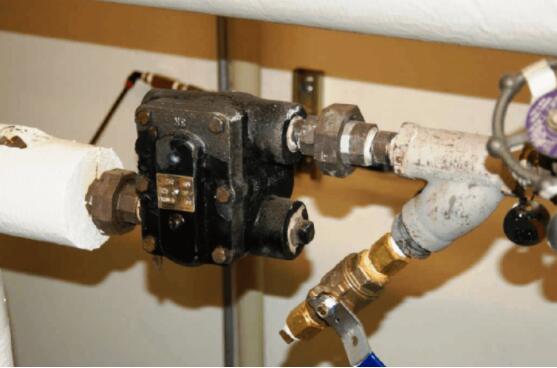

下圖顯示了疏水閥的圖像：Steam：

疏水閥不是萬無一失的，容易結冰（在非常寒冷的天氣中）并粘著（通過將蒸汽直接排放到大氣中來浪費蒸汽）。

但是，它們通常是可靠的設備，能夠為脈沖管增加大量熱量以防凍結。

電跟蹤脈沖線路是寒冷天氣問題的替代解決方案。

使用的“伴熱線”是用作電阻加熱器的雙芯電纜（有時稱為熱帶）。通電后，電纜會發熱，從而將熱能傳遞給與之捆綁的脈沖管。

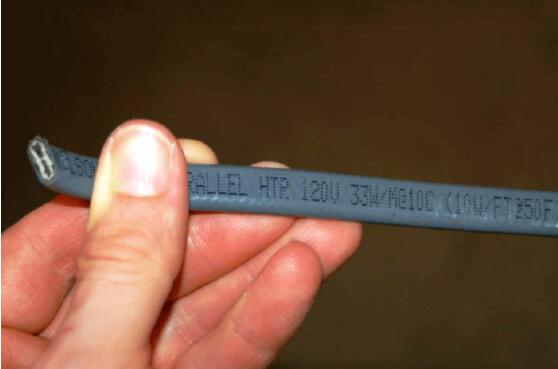

下一張照片顯示了一段電熱膠帶的末端，在10攝氏度（50華氏度）下，其額定功率為每米33瓦（每英尺10瓦）：

這種特殊的加熱帶的最大額定電流為20安（120伏）。

由于加熱帶實際上只是一個連續的并聯電路，因此更長的長度會吸收更大的電流。因此，此最大總額定電流限制了磁帶的可用長度。

加熱帶可以自我調節，也可以由外部恒溫器控制。自調節加熱帶的電阻隨溫度而變化，無需外部控制即可自動自調節其自身的溫度。

蒸汽伴熱和電伴熱都可用于保護儀器自身免受寒冷天氣的凍害，而不僅僅是脈沖管線。

在這些應用中，重要的是要記住，只有儀器的液體填充部分需要防凍保護，而電子部分則不需要
