XGJ系列中型圓圖自動平衡記錄（調節）儀

產品說明：XGJ系列中型圓圖自動平衡記錄（調節）儀產品簡述本系列儀表配用一定的變送器，可廣泛地在輕紡、食品、環保、化工、礦山、冶金、石油、發電等企業以及科研單位，用于對被測參數進行

質量穩定：實行全過程質量監控，細致入微，全方位檢測！

真品保證：正品保障，防偽標志

交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

全國咨詢熱線：

XGJ系列中型圓圖自動平衡記錄（調節）儀產品簡述

本系列儀表配用一定的變送器，可廣泛地在輕紡、食品、環保、化工、礦山、冶金、石油、發電等企業以及科研單位，用于對被測參數進行自動測量，指示和記錄。

●本系列儀表式中型圓圖記錄儀，結構接湊，體積小，重量經。

●儀表式單筆連續式記錄，記錄紙沒24h更換一次，維護和檢修方便。

●儀表標尺刻度長為550mm,指示分辨率高。遠距離觀察十分清晰。

●抗電干擾性能強。

XGJ系列中型圓圖自動平衡記錄（調節）儀主要技術指標

指示基本誤差：±0.5%

記錄基本誤差：±1%

回差：0.25%

消耗功率：40W

標尺刻度長：550mm

記錄紙有效寬度：87.5mm

電源：AC　220V　50Hz 允許電壓變動：10%~-15%

工作環境條件：溫度：0～50℃

　　　　　　　相對濕度：10%～90%

重量：＜14kg

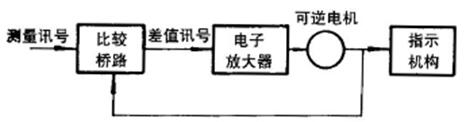

XGJ系列中型圓圖自動平衡記錄（調節）儀工作原理

XGJ系列中型圓圖自動平衡記錄（調節）儀型號表示

□□□□－□□□□

□ 產品類別	X顯示儀表
□ 產品名稱	W）電位差計 Q）平衡電橋
□□ 產品特征	GJ）中型圓圖
□ 指示記錄形式	1）單針、單筆
□□□ 附加裝置	00）無附加裝置 01）帶表面定值電接點 02）帶表內定值電接點 13）帶發信裝置 13-01）帶發信和帶表面定值電接點

□型號規格

本系列儀表，配各種附加裝置，不僅對被測信號進行自動測量、指示和記錄，還能實現自動控制和調節。

XGJ系列中型圓圖自動平衡記錄（調節）儀型號規格如下：

型號	記錄點數及其附加裝置	規格
XWGJ-100 XQGJ-100	單筆	全行程時間5s 記錄紙速度1周/24h

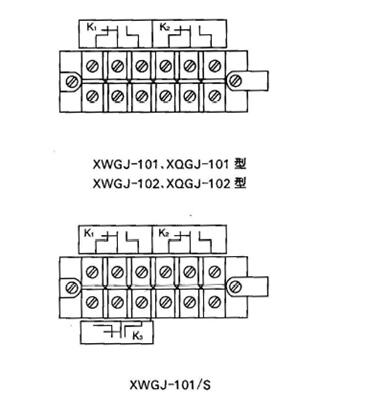

XWGJ-101 XQGJ-101	單筆帶表面定值	全行程時間5s 記錄紙速度1周/24h 電接點的容量為DC 30V 0.5A (電阻性）AC 220V 1A （電阻性）儀表控制精度為±1% 有上線、下限二個電接點
XWGJ-102 XQGJ-102	單筆帶表面定值

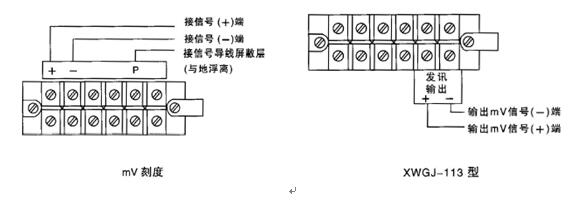

XWGJ-113	單筆帶電壓發信裝置	全行程時間5s 記錄紙速度1周/24h 發信裝置最大可輸出0-50mV 直流電壓信號，連續可調。非線性誤差小于滿量程的1.5% 有上、下限二個電接點

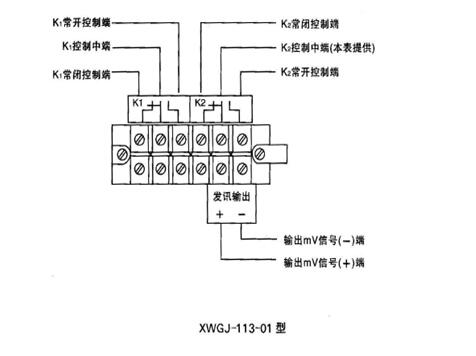

XWGJ-113-01	單筆帶電壓發信裝置與表面定值

XGJ系列中型圓圖自動平衡記錄（調節）儀測量范圍

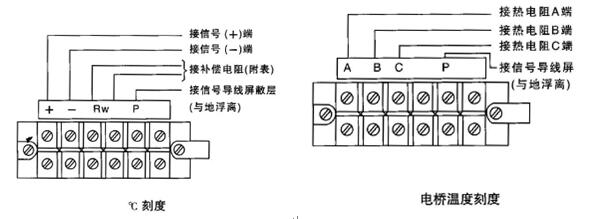

●平衡電橋的分度和測量范圍

●平衡電橋和分度和測量范圍
