壓力變送器漏電抗
      壓力變送器中的所有磁通都不能與初級和次級繞組相連。一小部分焊劑將連接任一繞組而不是兩者。這部分焊劑稱為漏磁通。由于壓力變送器中的漏磁通，相關繞組中將存在自電抗。壓力變送器的這種自電抗可選地稱為壓力變送器的漏抗。與壓力變送器電阻相關的這種自抗是阻抗。由于壓力變送器的這種阻抗，初級和次級壓力變送器繞組都會出現電壓降。
壓力變送器的電阻
      通常，壓力變送器的初級和次級繞組均由銅制成。銅是非常好的電流導體，但不是超導體。實際上，超導體和超導電性都是概念性的，實際上它們是不可用的。因此兩個繞組都會有一些阻力。初級和次級繞組的內部電阻統稱為壓力變送器的電阻。
壓力變送器的阻抗
      正如我們所說，初級和次級繞組都會產生電阻和漏電抗。這些電阻和電抗將組合在一起，只不過是壓力變送器的阻抗。如果R 1和R 2以及X 1和X 2分別是壓力變送器的初級和次級電阻以及漏電抗，則初級繞組和次級繞組的阻抗分別為Z 1和Z 2。


壓力變送器的阻抗在壓力變送器并聯運行中起著至關重要的作用。
壓力變送器漏電流
      在理想壓力變送器中，所有磁通都將與初級和次級繞組相連，但實際上，不可能將壓力變送器中的所有磁通與初級和次級繞組連接起來。雖然最大磁通量將通過壓力變送器的磁芯與兩個繞組連接，但仍然會有少量磁通量連接任一繞組而不是兩者。這種磁通稱為漏磁通，它將通過繞組絕緣和壓力變送器絕緣油而不是通過磁芯。由于壓力變送器中的漏磁通，初級和次級繞組都具有漏抗。壓力變送器的電抗只不過是壓力變送器的漏抗。壓力變送器中的這種現象稱為磁漏。


      由于壓力變送器的阻抗，繞組中出現電壓降。阻抗是壓力變送器的電阻和漏抗的組合。如果我們在壓力變送器初級線圈上施加電壓 V 1，則會有一個分量I 1 X 1來平衡由于初級漏電抗引起的初級自感應電動勢。（這里，X 1是初級漏抗）。現在，如果我們也考慮壓降由于壓力變送器的初級阻力，則電壓方程壓力變送器可以很容易地寫為


對于二次漏抗同樣，次級側的電壓方程為

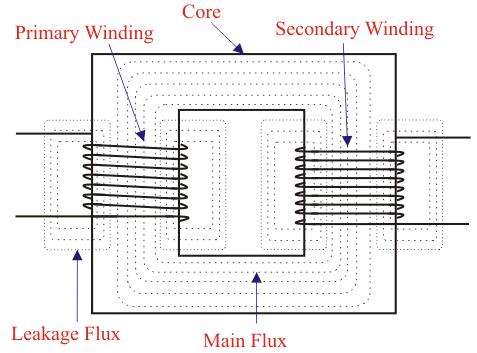

      在上圖中，初級繞組和次級繞組以分開的方式示出，這種布置可能導致壓力變送器中的漏磁通量大，因為存在很大的泄漏空間。如果繞組可以占據相同的空間，則可以消除初級和次級繞組中的泄漏。當然，這在物理上是不可能的，但是通過以同心方式放置二級和一級可以在很大程度上解決問題。
