      選擇電動調節閥時必須注明的是閥門類型，流經閥門的流體，管路壓力和允許的壓降等。
選擇電動調節閥的注意事項：
      所需閥門類型（電動調節閥或壓力驅動）、閥體和閥門內部材料、流體流過閥門、閥門處的管路壓力和允許的壓降（先導操作或強制提升原理）、所需標稱直徑（匹配生產線尺寸或流量計算）、連接（NPT，G或法蘭）、流體溫度、環境溫度、開關功能（常開或常閉）、可用電力、防護等級（IP等級和防爆）
1.管線壓力和壓降：
      閥門入口處的流體壓力和允許的壓降是選擇閥門的非常重要的參數。所述活塞閥被設計成能承受高達600磅（40巴）的壓力，而膜片閥適用于高達230磅（16巴）壓力。當確定閥門尺寸系數（Cv或Kv）和流體的流速以及其比重和粘度時，可以計算閥門上的壓降。
2.帶或不帶ΔP的閥門：
      當壓力下降是一個問題時，有兩組閥門：
（1）先導式電動調節閥，操作時需要最小壓差。
      所述先導式電動調節閥上的伺服輔助原則，這要求用于打開和關閉指定的壓差操作。這些閥門具有導向和排放孔，使其能夠使用管路壓力進行操作。在常閉閥中，當螺線管斷電時，先導孔關閉，并且通過排放孔將完整的管線壓力施加到隔膜或活塞的頂部，從而提供用于緊密關閉的安裝力。如果閥門的入口和出口之間的壓差至少等于或大于所需的Δp，則閥門將保持牢固關閉。閥門只能在流動方向上緊密關閉。與箭頭方向相反的流動可能會損壞閥門。當螺線管通電時，導向座將打開，主閉合裝置上的壓力將被釋放，并通過下側增加的有效力升高到打開位置。管路壓力將使閥門保持打開狀態。
（2）強制提升電動調節閥
      該類電動調節閥被設計用于在所述真空可靠的服務和低的壓力范圍，其中任何壓差不足以允許使用的伺服輔助的電動調節閥。由電動調節閥柱塞產生的力與主閉合裝置機械連接，打開這種類型的閥門。順序從電動調節閥打開導向座開始。這減輕了主閉合裝置上的壓力，使其平衡，因此電磁力可以將其提升到打開位置。當導向座關閉時，放氣孔允許在封閉裝置上形成力，將其向下推到閥座上的關閉位置。
3.驅動和閥門類型：
      該電動調節閥被設計成控制（開/關）的流體的通過螺線管或壓力致動的輔助流。它們分為兩大類：
      （1）電動調節閥
      （2）壓力驅動閥。
      電動調節閥由閥門和控制閥門的電磁鐵（電磁鐵）組成。壓力驅動閥，頂部帶有壓力驅動系統的角座閥，用于控制閥門。
3.1閥門類型：
3.1.1隔膜閥：
      適用于230 psi（16 bar）的最大工作壓力
      適用于25 cst的最大粘度
      適用于有或沒有壓差的操作
      閥體由不銹鋼或黃銅制成
      連接尺寸在1/4“和2”之間，NPT和G
3.1.2活塞閥：
      適用于600 psi（40 bar）的最大工作壓力
      適用于最大粘度150 cst
      可用于溫度高達+200oC的液體
      適用于有或沒有壓差的操作
      閥體由不銹鋼或黃銅制成
      連接尺寸在1/4“和2”之間，NPT和G
      阻尼操作標準
3.1.3壓力驅動閥門：
      適用于受污染和非常粘稠的液體
      可用于溫度高達+180oC的液體
      低閉合沖擊是流體流向閥板的結果
      閥體由不銹鋼，鑄鐵，鑄鋼或青銅制成
      連接尺寸在?“和2”之間，NPT和G
注意：上述規范可能會因供應商而異。
4.流量計算：
      必須仔細選擇閥門型號并精確調整尺寸以適應系統應用。一旦確定了閥門上允許的壓降，流體的比重和流速就決定了連接尺寸（非粘性流體）。
      液體的基本尺寸公式可寫如下：Q（液體） = Cv X SQ.RT（ΔP/sg）。在使用等式時，粘性條件可能導致顯著的尺寸誤差，因為公布的Cv值基于使用水作為流動介質的測試數據。 盡管大多數閥門應用涉及粘度校正相對較小的流體，但在每個閥門選擇中應考慮流體粘度。通過使用適當的諾模圖，可以針對粘性應用校正標準Cv系數。
5.流體和環境溫度：
      為了確保電動調節閥沒有熱損壞，不應超過允許的最大流體和環境溫度的規格。允許的最高閥門溫度通常由密封材料的熱耐久性決定。電動調節閥內使用的重要密封材料的溫度耐久性規定如下：


      還應檢查線圈的溫度以確保安全操作。在運行時，線圈溫度受3個因素的影響：
      5.1 流體溫度
      5.2 環境溫度
      5.3 內在加熱
      大多數電動調節閥的設計工作溫度低至-10°C或-20°C，但對于水管中使用的任何閥門，建議使用0°C的標稱限值。可以訂購在-40°C（-40°F）的溫度下運行的閥門，其中冷凍不是一個因素。某些型號的電動調節閥適用于溫度高達200°C的流體。列出的標稱環境溫度基于連續通電條件，最大流體溫度在閥門中流動。當流體溫度未達到規定的最高溫度時，某些應用中的實際環境溫度可能高于規定的溫度，沒有任何危害。在連續工作時，螺線管的表面溫度可達到120°C。
6.酸度和粘度：

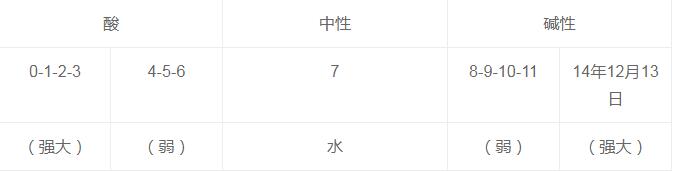

      在電動調節閥選擇的早期階段，必須檢查流體與閥體和內部材料的兼容性。一個標準可以是液體的pH值，其表示水溶液的酸度或堿度。純水是中性的，pH值為7；如果pH值低于7，則液體呈酸性，7以上表示堿性溶液。強酸的pH值低于3，強堿性從pH值高于11開始。


      以mm2/s為單位的運動粘度是流體內部摩擦的量度。它表示相鄰層在流體內的接觸表面（內部摩擦，流體粘度）或不同材料（外部摩擦）的運動阻力。流體的粘度取決于其壓力和溫度。在恒定壓力下，升高溫度會降低液體的粘度，同時增加氣體的粘度。
7.工作電壓和電氣連接：
      電動調節閥可用于連接AC或DC電源。由于交流電壓的可用性，交流電（AC）操作的電動調節閥更常使用，而直流設計是更強大的螺線管。從一定的尺寸來看，AC電動調節閥在壽命和磁力方面具有缺點。
      作為標準功能，直流供電電動調節閥配有集成在其插座或電動調節閥內的中間整流器。它們可以使用頻率在40到60 Hz之間的直流或交流電壓運行。
      直流電動調節閥的主要優點是它們的恒定電流消耗，這導致平滑的開關和線圈，可以應對機械障礙。交流電動調節閥的電流消耗取決于磁芯的位置。如果防止磁芯達到其極限，則線圈過熱并且可能燒壞。如果設計用于50Hz的交流電動調節閥與60Hz電源一起使用，則會縮短電動調節閥的使用壽命和性能。允許的電壓容差為±10％。通過并聯連接壓敏電阻，二極管或RC網絡，可以避免斷開時的過電壓（電感峰值）。
      對于接線，在斷開電源的情況下，請按照規定將電纜連接到電動調節閥。然后關閉接線盒以正確密封電纜入口，但不要使外殼變形。確保標有+和-的端子的極性正確。如果沒有標記，電源線可以雙向連接。將接地線連接到標記的端子是絕對必要的。
      建議在加壓前進行操作測試。在切換期間必須能夠聽到柱塞的咔噠聲。沒有柱塞的AC電動調節閥的操作會造成不可挽回的損壞。
8.環境保護分類：
      必須考慮安裝電動調節閥的環境，必須注意訂購具有正確防護等級的電動調節閥。

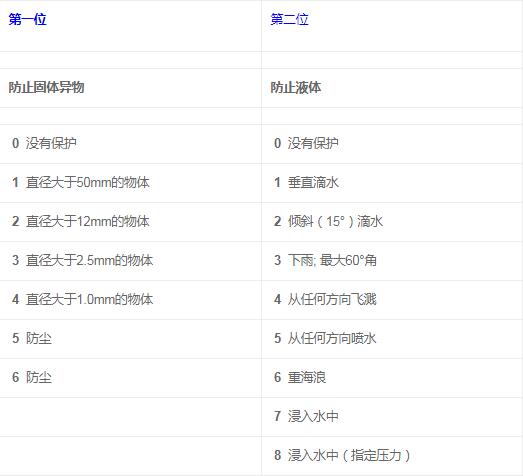

      該防護等級（IP）代碼總是由后面兩位數字字母IP的。第一個數字表示防止固體異物滲透，而第二個數字表示抵抗液體滲透。


      在危險區域使用螺線管時，必須遵守特殊規定。
