溫度測量的橋接電路操作的具體方法介紹
來源：上海自動化儀表有限公司作者：發表時間：2019-02-26 08:45:45【小中大】
上海自動化儀表有限公司在本文中介紹用于溫度測量的橋接電路的具體操作方法?；倦姌螂娐?，由三個已知電阻R1，R2和R3（可變），未知可變電阻RX（RTD），電壓源和靈敏電流表組成。
電阻器R1和R2是電橋的比率臂。它們將電流流過電流表的兩個可變電阻進行比率。R3是一個可變電阻，稱為標準臂，可調節以匹配未知電阻。傳感電流表可視地顯示流過電橋電路的電流。電路分析表明，當調節R3使電流表讀數為零時，電橋電路兩臂的電阻相同。下面的等式顯示了橋的兩個臂之間的電阻關系。
R1 / R3 = R2 / Rx
在電流表零電流條件期間，可以為電橋計算Rx的值。知道該電阻值為連接到電橋電路的儀器的校準提供了基線點。
橋接電路操作：
電橋將Rx置于電路中，如圖8所示，然后調節R3，使所有電流流過電橋電路的臂。當存在這種情況時，沒有電流流過電流表，據說電橋是平衡的。
當橋梁平衡時，通過每個臂的電流完全成比例。如果R1 = R2，它們是相等的。大多數情況下，橋的構造使得R1 = R2。在這種情況下，并且橋是平衡的，那么Rx的電阻與R3相同，或者Rx = R3。
在電阻溫度計溫度檢測電路中使用兩種類型的電橋電路（不平衡和平衡）：
不平衡電橋電路：

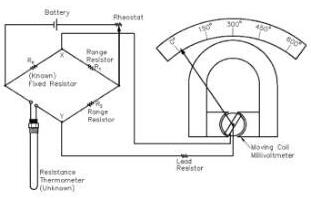

不平衡電橋電路使用毫伏表，該電壓表以與RTD電阻相對應的溫度單位進行校準。
電池連接到橋接電路的兩個相對的點。毫伏表連接到剩下的兩個點。變阻器調節橋電流。調節電流在具有固定電阻和范圍電阻器R1的支路和具有RTD和范圍電阻器R2的支路之間分配。隨著RTD的電阻變化，點X和Y處的電壓改變。毫伏表檢測由兩個分支中的電流分配不均引起的電壓變化。儀表可以以溫度為單位進行校準，因為唯一變化的電阻值是RTD的電阻值。
平衡電橋電路：
平衡電橋電路使用電流計來比較RTD電阻和固定電阻的電阻。當臂的電阻不相等時，檢流計使用指針在零的任一側偏轉。調節滑線的電阻直到檢流計指示為零。然后使用滑動阻力的值來確定被監測系統的溫度。
滑線電阻器用于平衡橋臂。只要滑線電阻的值使得沒有電流流過檢流計，電路就會保持平衡。對于每次溫度變化，都有一個新值; 因此，必須將滑塊移動到新位置以平衡電路。
如需了解更多產品詳細信息，可咨詢上海自動化儀表有限公司分廠導航里的上海自一船用儀表有限公司的欄目頻道。
