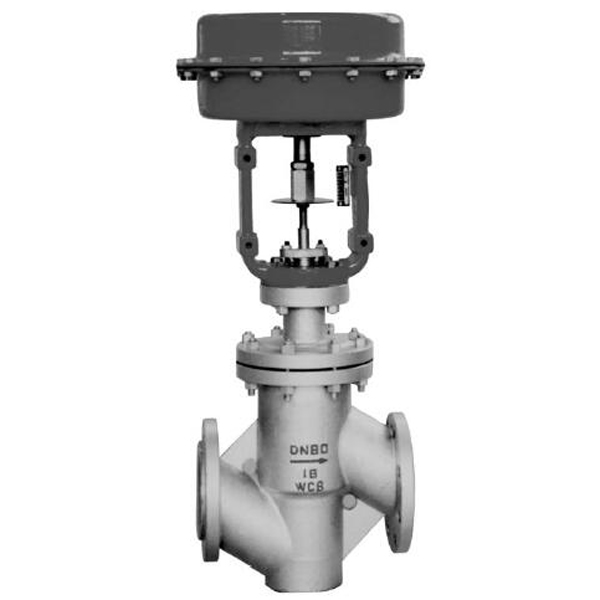

ZHAPF-10W型輕小型氣動薄膜直通單座襯塑調節閥
產品說明： 一、ZHAPF-10W型輕小型氣動薄膜直通單座襯塑調節閥 概述ZHAPF-10W型輕小型氣動薄膜直通單座襯塑調節閥（以下簡稱襯塑閥）由直通單座襯塑閥和氣動薄膜多彈簧執行機構二部分組
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
一、ZHAPF-10W型輕小型氣動薄膜直通單座襯塑調節閥 概述
ZHAPF-10W型輕小型氣動薄膜直通單座襯塑調節閥（以下簡稱襯塑閥）由直通單座襯塑閥和氣動薄膜多彈簧執行機構二部分組成，由于襯塑閥閥內腔和閥內件有聚全氟乙丙烯（簡稱F46），并在上閥蓋內采用聚四氟乙烯波紋管密封結構。因而襯塑閥可廣泛用于對鹽酸、硫酸、氫氟酸、硝酸、王水、各種強堿和強氧化劑等具有較強腐蝕性的介質的調節控制。
襯塑閥有如下結構特點：
1.G3/4、DN40~150閥體部分為整體式結構（見圖二a、c），DN20~32閥體為分離式結構（見圖二b）。
2.閥體內腔、閥內件均襯有F46.
3.上閥蓋采用四氟乙烯波紋管和填料雙重密封形式。
4.氣關式采用正作用執行機構，氣開式采用反作用執行機構。
二、產品型號及編制說明
|
產品型號 |
ZHA/BPF-10W型 |
ZHA/BPF-16W型 |
型號編制說明
三、連接形式
|
連接形式 |
閥體公稱壓力 |
閥體材料 |
連接法蘭的標準 |
|
法蘭式 |
PN1.0MPa |
WCB鑄鋼 |
JB78-59 鑄鐵法蘭 |
|
PN1.6MPa |
WCB鑄鋼 |
JB79-59 鑄鋼法蘭 |
注：1.口徑為G3/4的襯塑閥用G3/4管螺紋連接。
2.如用其它標準的連接法蘭、可作特殊訂貨。
四、主要技術參數
|
公稱通徑 DN(mm) |
G3/ |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|||||||||||
|
閥座直徑 DN(mm) |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|||
|
額定流量 系統(Kv) |
0.08 |
0.12 |
0.2 |
0.32 |
0.5 |
0.8 |
1.2 |
2 |
3.2 |
5 |
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 |
|||
|
流量特性 |
直線 |
直線、等百分比 |
|||||||||||||||||||
|
公稱壓力 PN(MPa) |
1.0、1.6 |
||||||||||||||||||||
|
配用執行 機構型號 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-234 |
ZHA/B-45 |
|||||||||||||||||
|
執行機構 行程(mm) |
10 |
10 |
16 |
25 |
40 |
60 |
|||||||||||||||
|
膜片有效 面積(mm) |
350 |
560 |
900 |
||||||||||||||||||
|
彈簧壓力 范圍 |
標準20～100；40～200；80～240 |
||||||||||||||||||||
|
作用方式 |
氣開式；氣關式 |
||||||||||||||||||||
|
工作溫度 （℃） |
-30～200 |
||||||||||||||||||||
|
固有可調比R |
30:1 |
||||||||||||||||||||
|
氣源接頭 |
M16×1.5 |
||||||||||||||||||||
五、主要零件的常用材料
六、外形尺寸及重量
