案例研究：先導式安全閥降低以節省安裝空間
來源：上海自動化儀表有限公司作者：發表時間：2021-12-28 16:02:12【小中大】
挑戰
植物橇變得越來越緊湊。這節省了重量和成本。配件，如配件，必須適應節省空間的設計。這意味著以前使用的空間正在縮小，因此可能需要重新設計組件。
Magnum 技術中心 (MTC) 也面臨著這一挑戰。撬裝制造商為試井和生產、地下鉆井和控制壓力鉆井領域開發和制造完整的設備包。此外，MTC 不僅是制造商，還作為服務提供商提供其產品。
該公司設計了一種新的移動式測試分離器裝置。三相或四相測試分離器是一種用于陸上和海上試井的儀表壓力容器。它旨在通過四相分離器將井出水有效地分離為油、氣、水和沙子。測試分離器可以作為獨立裝置運行，也可以與穩壓罐結合使用，從而減少對高質量流量測量的分離過程的依賴。該分離器單元必須由公稱直徑為 3″x4″ / DN80 x DN100 的安全閥保護。這種分離器是一種用于分離和測量少量石油和天然氣的容器。通過將生產分離器的水流轉移到測試分離器來定期測試每口井，該測試分離器確定井中油、氣和水的生產率。先導式安全閥保護分離器容器免受在某些操作條件下可能發生的過壓。這些情況的范圍從閥門故障（例如止回閥）到工廠火災。
上海自動化儀表有限公司解決方案
shanghai-saic 受委托提供總高度小于 400 毫米的閥門。彈簧加載 API 閥 3K4 的高度為 758 毫米，波紋管甚至為 796 毫米。因此，這種設計是不可能的。與彈簧式安全閥相比，shanghai-saic 先導式安全閥所需的高度平均減少 30%。對于公稱直徑 > 4" (DN100)，整體高度的比例更低。
shanghai-saic 先導式安全閥的標準設計為 428 mm，非常接近最大安裝高度的要求。3″ x 4″主閥體按照API 526規范設計，主閥高度達到392mm，符合客戶要求。由于法蘭和支腿尺寸是標準化的，因此在考慮總高度時不能削弱該外殼高度。

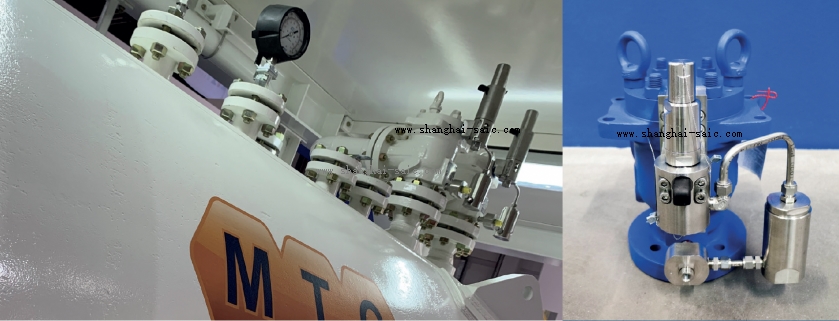

這意味著規范中未標準化的先導閥必須設計為保持所需的高度。解決方案是降低閥門，從而進一步降低閥門的整體高度。shanghai-saic 設計師開發了一種所謂的緊湊型適配器，它安裝在主閥和先導閥之間。這允許降低先導閥并將高度降至最低 - 在這種情況下為 392 毫米。這意味著先導閥和主閥處于同一高度。
shanghai-saic 解決方案帶有適用于特別低安裝高度的緊湊型適配器，與帶有先導和歧管塊連接到主閥的標準設計一樣堅固。該設計的開發方式使其適用于所有標稱尺寸。如果安裝空間非常小，帶有緊湊型適配器的 shanghai-saic 先導式安全閥就是解決方案。由于保留了現有的功能決定導頻，因此甚至可以進行后續轉換。只需添加緊湊型適配器和更換管段。這僅需要很少的努力和用于安裝的標準工具。
關于客戶
Magnum 技術中心位于阿拉伯聯合酋長國迪拜，是一家專門為油田行業提供具有先進交付能力的集成解決方案的公司。MTC 設計和制造完整的設備包，并使用最新技術為其客戶提供創新解決方案。
客戶為什么選擇shanghai-saic產品？
Magnum 技術中心之所以選擇 shanghai-saic，是因?yàn)樵撛O(shè)計滿足高度要求，并且與其他制造商相比特別堅固。此外，整個訂單處理過程中廣泛的技術建議和支持也讓撬裝制造商深信不疑。
“我們很高興在 shanghai-saic 找到了一個創新合作伙伴，”MT??C 供應鏈經理 Praseen Vakkayil 說。“該技術解決方案讓我們有可能快速、可靠地為石油和天然氣行業的客戶提供更好的產品
上海自動化儀表有限公司的優勢
shanghai-saic 為其客戶開發個性化的解決方案。“短切”版本的先導式安全閥使客戶能夠?qū)⑵洚a(chǎn)品制造得更緊湊，并利用該安全閥的所有優點。
