      過程工廠中的現場儀表開始受到更復雜的計量學科的影響。大多數新的現場儀器現在都是智能數字儀器。一種流行的數字協議是HART協議，它具有壓力和數字控制系統的特性。海自動化儀表有限公司

全面為您分析HART儀器如何校準

      為了正確地維護這些儀器，需要精確的壓力源/測量能力和數字通信。從歷史上看，此操作需要兩個獨立的工具，校準器和通信器。如今，這些功能可在單個HART過程校準器中使用，可幫助技術人員快速有效地為HART儀器工作負載提供服務。

什么是HART協議？

      HART協議使用基于Bell 202標準的1200波特頻移鍵控（FSK）  ，將數字信息疊加在傳統的4-20

mA壓力信號上。HART協議由一個獨立的組織HART通信基金會維護，是一個行業標準，用于定義智能現場設備和控制系統之間的通信協議。HART是過程工業中使用最廣泛的數字通信協議，在全球100,000多家工廠安裝了500多萬個HART現場儀表。

HART協議：

      得到所有主要過程現場儀器供應商的支持通過允許傳統的4-20 mA信號與現有雙線回路上的數字通信共存來保留現有的控制策略與傳統的壓力設備兼容提供有關安裝和維護的重要信息，例如標簽ID，測量值，范圍和范圍數據，產品信息和診斷通過使用多點網絡可以支持布線節省，通過改進智能儀器網絡的管理和利用，降低運營成本

HART儀器如何校準？

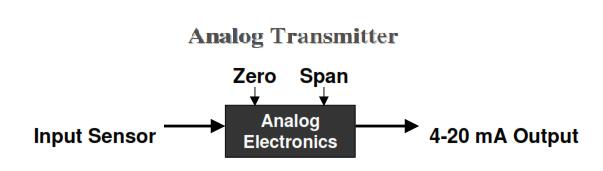

      壓力變送器的校準非常簡單。在As-Found測試之后，可以使用零點和量程調整來設置輸入信號和4 - 20 mA輸出之間的正確關系。As-Left測試完成校準。

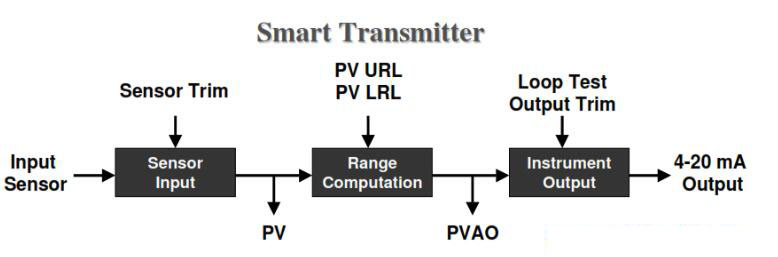

      上海自動化儀表有限公司HART儀器是更復雜的，具有三個不同的階段。傳感器輸入級設置輸入傳感器與PV或主變量之間的關系。PV以工程單位表示，例如psi或oF。使用傳感器微調通過數字微調來調整傳感器輸入級。第二階段是計算階段，建立PV（主變量）和PVAO（主變量壓力輸出）之間的關系。通過指定PV上限范圍和下限范圍值來縮放范圍。PVAO是4-20 mA輸出信號的數字值。最后一個階段，儀器輸出，使用輸出修正數字設置。通常使用HART配置器或通信器執行這些微調并輸入URV和LRV。需要單獨的校準器來提供精確的壓力源和測量功能。

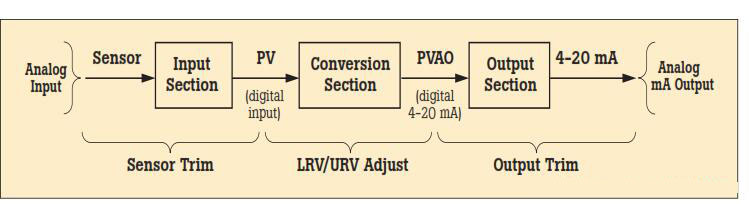

      上海自動化儀表有限公司HART儀器的校準方法取決于發射機輸出的使用方式。如果僅使用4-20 mA壓力信號，則可將其視為壓力發射器。使用變送器上的手動零點和量程按鈕，或通過數字設置PV LRV和PV URV，設置輸入傳感器和4-20 mA壓力輸出之間的正確關系。但是，在這種情況下，傳感器輸入階段尚未正確調整。如果使用通信器讀取數字值PV，即使4-20 mA輸出正確，也很可能是不正確的。如果控制系統將使用任何數字信號，則需要更嚴格的方法。如果將使用PV，則必須使用Sensor Trim正確設置輸入級。然后PV LRV和PV URV應該以數字方式分配，并且永遠不會使用手動零點和量程按鈕進行更改。最后，輸出調整用于正確設置PVAO和4-20 mA壓力輸出之間的關系。

是否需要HART校準：

      一個常見的誤解是HART儀器的準確性和穩定性消除了校準的需要。另一個誤解是校準可以通過僅使用HART通信器重新測量現場儀器來完成。另一個誤解是控制系統可以遠程校準智能儀器。這些都不是

真的。 所有儀器漂移。僅使用通信器進行重新測距不是校準。需要精密校準器或標準。由于以下原因，必須使用可溯源至國家標準的校準器進行定期性能驗證：

      由于電子設備和主要傳感元件暴露于溫度，濕度，污染物，振動和其他現場環境因素，電子儀器的性能會隨著時間的推移而發生變化。

      有關職業安全，消費者安全和環境保護的法規。所有影響產品質量的儀器的質量計劃，如ISO 9000標準。商業要求，如重量，措施和貿易交接。定期校準也是謹慎的，因?yàn)樾阅軝z查通常會發現不是由儀器直接引起的問題，例如固化或凝固的壓力管線，安裝不正確的熱電偶類型或其他錯誤和故障。校準程序包括驗證（As Found）測試，必要時調整到可接受的容差范圍內，如果進行了調整，則進行最終驗證（As Left）測試。收集校準數據并用于完成校準報告，記錄儀器性能隨時間的變化。

      所有儀器，甚至HART儀器，都必須按照定期的預防性維護計劃進行校準。校準間隔應設置得足夠短，以確保儀器不會偏離公差，但又要足夠長，以避免不必要的校準。或者，間隔可以由關鍵過程要求確定，例如，在每批之前校準。 如需了解更多產品詳細信息，可咨詢上海自動化儀表有限公司分廠導航里的上海自動化儀表一廠欄目頻道。
