如何正確選擇調節閥以及選擇調節閥要問的11個問題
來源：上海自動化儀表有限公司作者：發表時間：2018-12-20 08:43:58【小中大】
直接安裝，遠程安裝，3路，4路，5路，AC，DC，常開，常閉？這么多選擇以及這一切意味著什么？ 我只想打開和關閉我的閥門，為什么這一切都很重要？什么是電動氣動調節閥呢？
什么是電動氣動調節閥？
首先，讓我們從電動氣動調節閥的基本定義開始。電動氣動調節閥接收電信號（交流或直流電壓）并打開或關閉氣動執行器的氣源。非常基本的螺線管由電磁線圈，柱塞或活塞，活塞復位彈簧和閥體組成。當您對線圈施加電力時，它會吸引活塞并使其在閥體內移動。這反過來打開或關閉閥體內的端口，允許您的空氣供應來操作氣動執行器。當您卸下電源時，活塞彈簧將活塞返回到其原始位置，并切斷氣動執行器的氣源。
如上所述，這是對螺線管內部發生的事情的一個非常基本的定義。要為執行器選擇正確的調節閥，您需要知道調節閥內部的實際情況以及執行器內部發生的情況。
如何選擇正確的調節閥
現在讓我們看看基本類型的執行器，然后決定我們需要什么類型的螺線管來操作它們。大多數氣動閥門執行器分為兩類：雙作用（失效）或彈簧復位（失效打開或失效關閉）。許多氣動執行器由一個或兩個活塞組成，該活塞位于氣缸內，連接到操作閥門的桿或小齒輪。
還有隔膜執行器使用橡膠隔膜，彈簧連接到桿上，操作閥門。彈簧復位執行器在活塞的端部上具有彈簧，當從致動器移除空氣時，彈簧將活塞返回到特定位置。當您向活塞或隔膜的一側添加空氣時，必須從相對側排出空氣，以便活塞或隔膜移動并操作閥門。如果您沒有放空執行器，它將不會完全沖擊閥門。當執行器返回正常位置時，還必須排空活塞或隔膜的壓力側。

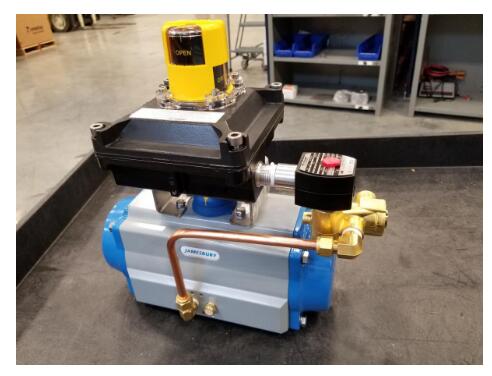

現代齒輪齒條式執行器具有通用的“NAMUR”供應端口配置，允許使用特殊的直接安裝螺線管，無需管道或配件。遠程安裝螺線管可以安裝在致動器上或附近，并且需要將空氣通過管道連接到致動器。如果執行器處于可能影響調節閥電子設備運行的惡劣或炎熱環境中，則遠程安裝螺線管非常有用

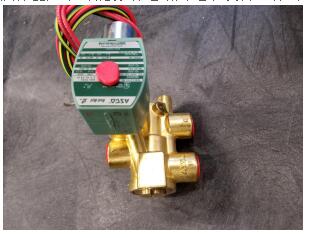

術語“三通”（右圖），“四通”和“五通”是指調節閥體內的端口配置。當電線圈通電或斷電時，這些端口可引導您的供氣以及執行器的排氣。例如，一個三通調節閥有一個壓力入口，一個壓力出口用于操作氣動執行器（線圈通電），它有一個排氣口，當線圈斷開時，從執行器的壓力側排出壓力通電。三通調節閥主要用于彈簧復位執行器。三通調節閥僅對執行器活塞的一側加壓和排氣。彈簧復位執行器通常具有用于活塞或隔膜的非壓力側的內置通風口。
4通調節閥具有一個壓力入口端口，兩個壓力出口端口，并且共用一個用于執行器活塞兩側的排氣口。一個5向調節閥類似于4路，除了它們有一個入口壓力端口，兩個出口壓力端口和兩個獨立的排氣口。4通和5通調節閥主要用于雙作用執行器。它們允許您對執行器活塞的每一側加壓和排氣。4路和5路螺線管可以有一個或兩個電磁線圈。單線圈版本會導致執行器失效關閉或失去電源失效。如果斷電，雙線圈調節閥將使您的執行器保持在原位。如果您沒有隨時可用的4通或5通調節閥，則可以使用兩個三通調節閥獨立控制雙作用執行器的每一側。該配置將復制雙線圈螺線管的操作。
通常，您需要常閉調節閥來使執行器自動化。常閉或常開是指線圈斷電時螺線管的位置。當線圈斷電時，常閉調節閥將阻止來自執行器的空氣供應。通常打開的螺線管允許空氣供應的開放路徑在線圈斷電時到達致動器。
調節閥選擇：要回答的問題：
1、我有什么類型的執行器（失效打開或失效關閉）
2、如果我的線圈斷電，我想讓執行器做什么
3、我想要直接安裝或遠程調節閥嗎
4、我是否需要常閉調節閥（最常見的應用）
5、我需要3路，4路還是5路
6、我的信號電壓是多少
7、我的調節閥體需要什么端口尺寸
8、我需要用什么材料制作螺線管
9、調節閥是需要防爆還是防水
10、調節閥的環境溫度是多少
11、我的空氣供應壓力是多少
如果您有這些問題的答案，上海自動化儀表有限公司可以為您的應用提供正確的調節閥。這些是您在要求調節閥時需要考慮的基本項目。如果您需要在特定時間內打開或關閉執行器，請咨詢上海自動化儀表有限公司工程師。大多數供應商都可以使用尺寸調整工具來計算螺線管沖擊執行器的速度，但這需要回答更多問題。
如需了解更多產品詳細信息，可咨詢上海自動化儀表有限公司分廠導航里的上海自動化儀表七廠欄目頻道。
