上海自動化儀表有限公司帶您深入了解什么是球閥？
來源：上海自動化儀表有限公司作者：發表時間：2019-01-03 08:55:09【小中大】
上海自動化儀表有限公司的球閥是使用球形磁盤停止或啟動流體流的旋轉運動閥。如圖1、2所示，球的功能與截止閥中的圓盤相同。當轉動閥門手柄以打開閥門時，球體旋轉到通過球的孔與閥體入口和出口對齊的位置。當閥關閉時，球旋轉，使得孔垂直于閥體的流動開口，并且流動停止。大多數上海自動化儀表有限公司球閥執行器屬于快速動作類型，需要閥門手柄旋轉90°才能操作閥門。其他球閥致動器是行星齒輪操作的。這種類型的傳動裝置允許使用相對小的手輪和操作力來操作相當大的閥門。已經開發了一些球閥，其具有球形表面涂覆的塞子，該塞子在打開位置偏離一側并且旋轉到流動通道中直到其完全阻塞流動路徑。通過插頭的偏心運動實現座椅。閥門無需潤滑，可用于節流服務。

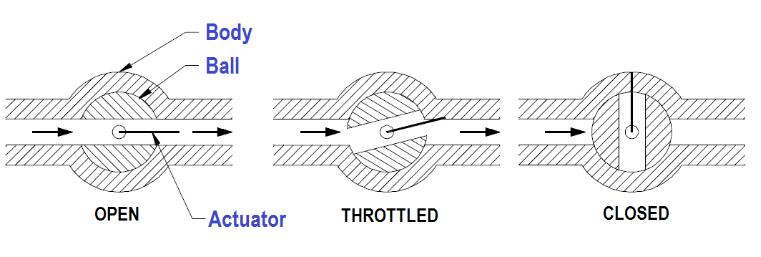

球閥位置：打開關閉

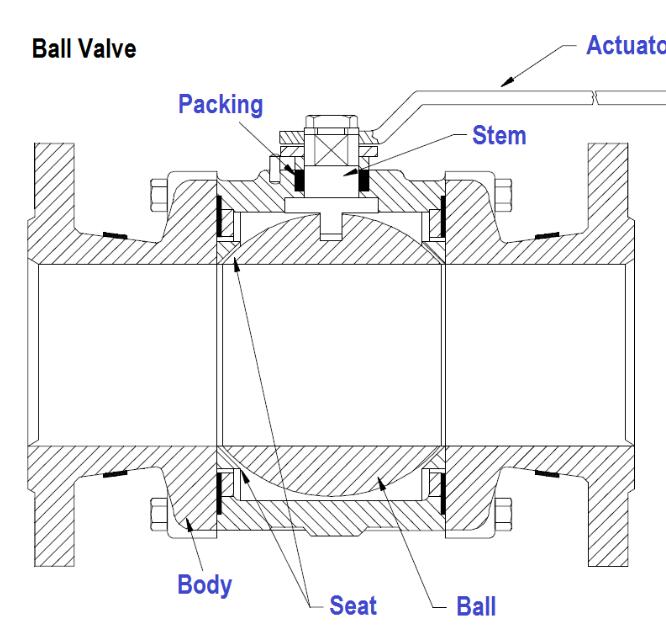

圖1、2典型的球閥
好處
上海自動化儀表有限公司的球閥通常是任何閥配置中最便宜的并且具有低維護成本。除了快速，四分之一圈開關操作外，球閥結構緊湊，無需潤滑，并且在低扭矩下提供緊密密封。
缺點
傳統的球閥具有相對較差的節流特性。在節流位置，由于高速流動的沖擊，部分暴露的座椅迅速腐蝕。
端口模式
球閥有文丘里管，減壓和全口模式。全端口模式有一個球，其孔的直徑等于管的內徑。
閥門材料
球通常是金屬的金屬體，具有由彈性（類似橡膠的彈性材料）材料制成的裝飾（座）。也可提供塑料結構。
用于球閥的彈性座由各種彈性材料制成。最常見的座椅材料是聚四氟乙烯（TFE），填充TFE，尼龍，丁納橡膠，氯丁橡膠以及這些材料的組合。由于彈性材料，這些閥門不能在高溫下使用。在選擇座椅材料時必須小心，以確保其與閥門處理的材料兼容。
球閥閥桿設計
上海自動化儀表有限公司的球閥中的閥桿沒有固定在球上。它通常在球頭處具有矩形部分，該矩形部分適合切入球中的槽。當桿轉動時，擴大允許球的旋轉。
球閥閥帽設計
甲罩蓋緊固到所述主體，其保持在適當位置的桿組件和球。閥蓋的調節允許壓縮填料，從而提供閥桿密封。球閥桿的填料通常采用模壓填料環的結構，通常為TFE，TFE填充或TFE浸漬材料。一些球閥桿通過O形圈而不是填料密封。
球閥位置
一些球閥配有止動器，只允許旋轉90°。其他人沒有停止，可能旋轉360°。無論有沒有停止，只需旋轉90°即可關閉或打開球閥。手柄指示閥球位置。當手柄沿著閥軸線放置時，閥門打開。當手柄橫過閥軸線90°時，閥門關閉。一些球閥桿在桿的頂面有一個凹槽，用于顯示通過球的流動路徑。凹槽位置的觀察表示通過球的端口的位置。該特征在多端口球閥上特別有利。
如需了解更多產品詳細信息，可咨詢上海自動化儀表有限公司分廠導航里的上海自動化儀表七廠欄目頻道。
