淺談渦輪流量計運作原理
來源：上海自動化儀表有限公司作者：發表時間：2019-01-02 08:39:40【小中大】
簡介：

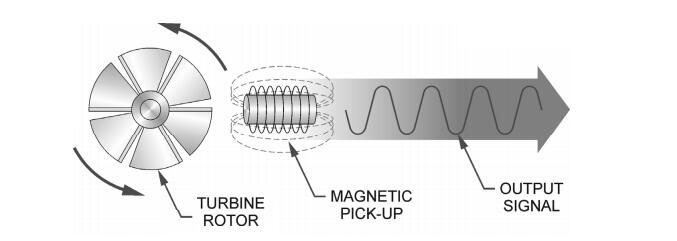

上海自動化儀表有限公司渦輪流量計是一種體積測量渦輪機類型。流動的流體與葉片轉子接合，使其以與流體流速成比例的角速度旋轉。轉子的角速度導致在拾取器中產生電信號（AC正弦波型）。脈沖電信號的總和與總流量直接相關。信號的頻率直接與流速有關。葉片轉子是流量計的唯一移動部件。
渦輪流量計

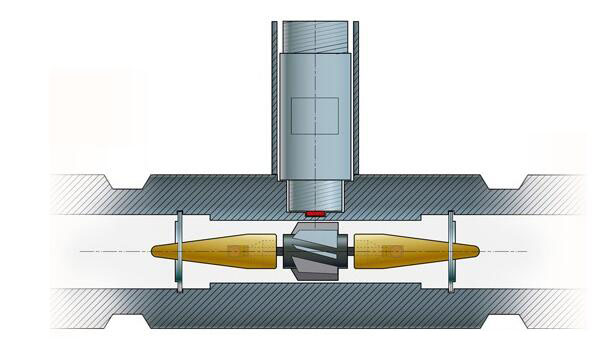

渦輪流量計（軸流式渦輪機）由上海自動化儀表有限公司發明，是一種精確可靠的液體和氣體流量計。它由一個帶有端部連接的流量管和一個安裝在內部的磁性多葉片自由旋轉轉子（葉輪）組成。符合流程。轉子由軸支撐，軸安放在內部安裝的支撐上。
過程自動化渦輪流量計中的支撐設計也可用作流動直流器，穩定流量并最大限度地減少湍流的負面影響。支架還裝有獨特的開式軸承; 允許被測介質潤滑襯套 - 延長流量計的使用壽命。支架通過每端的鎖環（彈性擋圈）固定。
轉子位于軸上，軸又由兩個支撐件懸掛在流動中。當介質流動時，力施加在轉子翼上。機翼的角度和形狀將水平力轉換為垂直力，從而產生旋轉。因此，轉子的旋轉與流動的施加力成比例。因此，一旦介質產生向前的力，轉子就會立即旋轉。由于轉子不能自行轉動介質，一旦介質停止，它就會停止。這確保了極快的響應時間，使上海自動化儀表有限公司渦輪流量計成為配料應用的理想選擇。
拾取傳感器安裝在轉子上方。當磁性刀片經過拾取傳感器時，為每個通過的刀片產生信號。這提供了與轉子速度成比例的脈沖信號，并表示每體積單位的脈沖。因此流量也是如此。
優點缺點
成本適中。非常適用于速度適中且速度穩定的清潔，低粘度流體。翻頁非常好，因為它與最大流量相比可以讀得非常低。如果使用干凈的液體，它們是可靠的，特別是如果它具有一定的潤滑性。AGA和API批準用于貿易交接。它們確實會導致壓力下降，這可能是重力流動等因素。蒸汽不可靠。軸承磨損。
應用
從最大到最小的數量級，這些用于石油和天然氣，水和廢水，燃氣公用事業，化學，電力，食品和飲料，航空航天，制藥，金屬和采礦以及紙漿和紙張。
渦輪流量計的注意事項
由于轉子/軸承阻力減慢轉子，渦輪流量計在低流速下不太精確。確保將這些流量計的運行速度控制在最大流量的5％以上。渦輪流量計不應高速運轉，因為軸承可能會過早磨損和/或損壞。在測量無潤滑流體時要小心，因為軸承磨損會導致流量計變得不準確并失效。在某些應用中，可能需要定期更換軸承并增加維護成本。通常應避免在臟液中使用，以減少流量計磨損和軸承損壞的可能性。總之，渦輪流量計具有隨時間和使用而劣化的運動部件。
應避免從氣流到液體流動的突然過渡，因為它們會對流量計施加機械應力，降低精度，和/或損壞流量計。這些條件通常在填充管道和團狀流條件下發生。兩相流條件也會導致渦輪流量計測量不準確。
渦輪流量計的優點
流量范圍廣，包括低流量
調節比高達35：1
經濟實惠的精度高
結構簡單，耐用
易于安裝和維護
靈活連接流量儀表進行流量控制
多種過程連接
渦輪流量計可在各種溫度和壓力下運行
渦輪機上的壓降低
提供方便的信號輸出
渦輪流量計的限制
需要恒定的背壓以防止氣蝕
液體中的氣泡會對精度產生不利影響
渦輪流量計只能與清潔的液體和氣體一起使用（可能需要在上游安裝過濾器以防止顆粒物損壞）
不適用于測量腐蝕性流體
需要湍流流動剖面（管道直徑上的流體速度一致）以保證精確度
對流體粘度變化敏感
需要在渦輪流量計前后直接連接管道，以使流動流中的漩渦模式消散
5月對于流動剖面為層流的高粘度流體，其功能不正常
如需了解更多產品詳細信息，可咨詢上海自動化儀表有限公司分廠導航里的上海自動化儀表九廠欄目頻道。
