儀表放大器能夠直接驅動模數轉換器，我如何確定這一點？
來源：上海自動化儀表有限公司作者：發表時間：2018-06-14 09:50:33【小中大】
一般來說，這取決于儀表放大器的驅動能力和模數轉換器的輸入結構。許多現代精密模數轉換器都基于開關電容架構。片上采樣保持對于上游放大器來說是一個瞬態負載，因此它必須能夠確定開關電容輸入以便進行精確采樣。

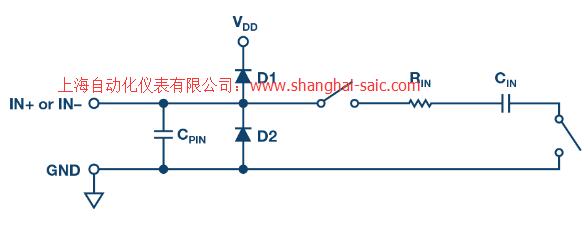

圖.等效模擬輸入電路
以下公式可用于檢查放大器是否驅動模數轉換器。
哪里：
BW是放大器驅動ADC所需的最小帶寬。
MCLK是赫茲的ADC調制器時鐘頻率。
T是短路階段時間，秒。
FS是ADC全模擬輸入范圍，伏特。
CMV是ADC輸入范圍的共模電壓，伏特。
錯誤是模數轉換器采樣的建立誤差。
例如，AD7172-2的調制器頻率為2 MHz，短路相位時間為10 ns，全輸入范圍為5 V，CMV為2.5V，建立誤差為1ppm。生成的BW數字為8.7 MHz，這是AD7172-2處于非緩沖模式時驅動器放大器所需的。這超過了1.7 MHz - AD8220以及許多精密儀表放大器的增益帶寬產品功能。AD7172-2在兩個ADC模擬輸入上均具有真正的軌到軌集成精密單位增益緩沖器。它旨在跨所有頻率驅動AD7172輸入級，并降低了我們客戶的設計復雜性和風險。緩沖器提供高輸入阻抗，典型輸入電流僅為5 nA，允許將高阻抗源直接連接至模擬輸入。緩沖器完全驅動內部ADC開關電容采樣網絡，簡化了模擬前端電路要求，同時每個緩沖器消耗的典型高效電流為0.87mA。每個模擬輸入緩沖放大器都被完全切斷，這意味著它將緩沖器的偏移誤差漂移和1/f噪聲降至最低。
