淺談壓力變送器的壓力、壓差、流量、液位以及密度6個應用

來源：上海自動化儀表有限公司作者：發表時間：2018-12-20 08:46:39【小中大】

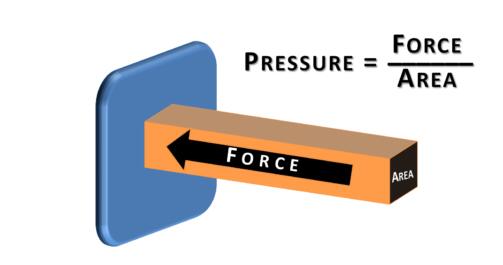

1、壓力

壓力被認為是一種基本測量，因?yàn)樗诙鄠€(gè)過程應用中用于測量不同的過程變量，例如：壓力，壓差，流量，液位，密度等。

壓力變送器應用

2、差壓

差壓是某個壓力值和參考?jí)毫χg的大小差異。在某種意義上，絕對壓力也可以被認為是差壓，具有全真空或零絕對值作為參考?jí)毫Α１韷阂部梢员徽J(rèn)為是壓差，因?yàn)樵诒韷合拢髿鈮菏菂⒖級毫Α?/div>

3、流量

差壓變送器的常見應用是用于檢測流量。諸如圖4-1中所示的主要流動元件具有內部限制。這種限制減小了工藝流過的管道的橫截面積。這種限制導致流體速度在經過限制時增加。因此，緊靠限制器上游的流體具有比緊接限制器下游的流體更低的動能（速度）。通過限制的動能的這種增加通過勢能的相應降低（靜壓）來平衡。放置在限制器兩側的龍頭看到由于流體的勢能降低而產生的靜壓差。

示例：差壓變送器從上游壓力中減去下游或較小的壓力。該壓力差通常非常低，通常從1“水柱到750”水柱（0.24到186KPa），取決于流體和流速。差壓流量測量的一般表示如圖2所示。

通過流中的障礙物測量流速的變送器的輸出與流動不是線性的。為了使信號與流動成線性關系，有必要通過提取壓差信號的平方根來執行算術轉換。電子差壓變送器可用于儀器內置的平方根提取電子設備。

4、液位

可以使用差壓式變送器或表壓式變送器進行液位測量。通常，這是基于罐是否向大氣開放或是否關閉來確定的。

打開水箱

開放式水箱液位測量意味著水箱向大氣開放。在敞口罐應用中，任何大氣壓力的變化都會影響罐內的過程流體壓力。在這種類型的液位測量應用中，變送器的低壓側測量大氣壓力，從而抵消大氣壓力對油箱液位的影響。變送器的高壓側連接到油箱，從而測量油箱中的實際液位。

圖3打開水箱液位測量

當要測量的水平是開放式水箱時，通常會指示儀表變送器。它可以是單端口或雙端口，單端口較便宜，但由于所需的壓力范圍較小，因此可能需要雙端口。

DP范圍計算如下：

下限值= [H2 * G1]

上限值=下限值+ H1 * G1

其中

G1 =工藝液體的比重

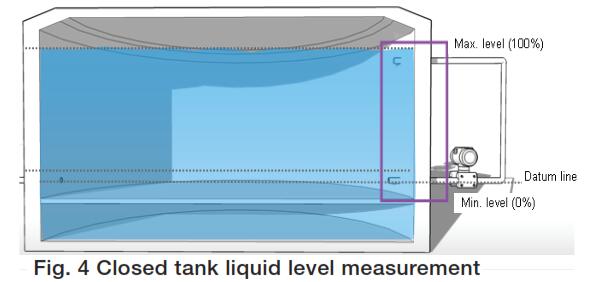

封閉罐

封閉罐應用是將罐或容器與大氣密封的地方。當過程流體從罐中填充或排空時，罐內的壓力可以從正壓力變?yōu)檎婵铡３堑玫窖a(bǔ)償，否則內部罐壓力的這種變化會直接影響測量的液位。將差壓變送器的低側管道安裝到油箱頂部可輕松實現此目的。

當要測量的水平是閉式水箱時，需要差動變送器。DP范圍計算如下：

下限值= [H2 * G1]

上限值=下限值+ H1 * G1

其中

G1 =工藝液體的比重

較低的范圍值= [H2 * G1] - H4 * Gw，

較高的范圍值=較低的范圍值+ H1 * G1

其中

G1 =處理液

Gw的比重=濕腿液的比重

在遠程密封的情況下，范圍計算根據以下公式：

較低的范圍值= H1 x SG - H3 x SGc，較高的

范圍值=較低的范圍值+ H2 x SG

其中

SG =處理液的

比重SGc =毛細管中液體的比重

計算示例

要計算罐底部的壓力，必須知道h1的值，單位為厘米或英寸（圖5）。例如，如果h1是14“，并且罐中的材料是水，那么我們可以將底部的壓力表示為14”H 2 0。

但如果水箱中的液體不是水，則必須進行轉換以在“H 2 0 ”中指定。執行此操作的公式為：

h =（h“）x（SG）

哪里：

h =液體頭，H 2 0

h“=實際液體頭，以英寸為單位

SG =罐中流體的比重（無量綱）

比重（SG）是與相同體積的水相比的單位體積液體的相對重量。例如，汽油的SG約為0.8。因此，一升汽油重量為一升水重量的8/10或80％。

因此，當指定罐中液柱的壓力時，需要識別液體并獲得其SG。

氣泡管液位測量

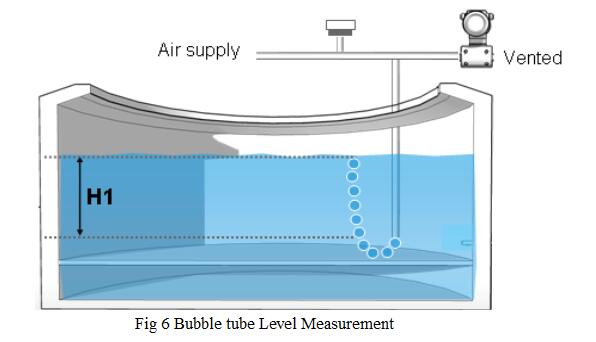

液位測量的另一種方法是借助于氣泡管或氣泡管，圖6.這可以應用于開放或封閉的罐。在插入罐中的管道上保持恒定的空氣壓力或與罐內容物相容的氣體。隨著液位變化，變送器測量的背壓是直接液位測量。優點是只有管道材料暴露在過程中 - 而不是變送器。但是，該過程對通過它的氣體不敏感。

DP范圍計算如下：

下限值=最小孔口背壓

上限值=下限值+ H1 * G1

其中

G1 =工藝液體的比重

5、接口電平測量

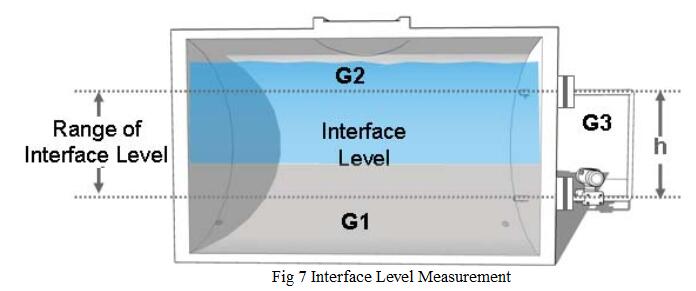

界面水平測量，即，測量?jī)煞N分離的液體（例如油和水）之間的界面的液位也可以使用圖7中所示的差壓變送器來進行。

液體1和2具有不同的密度，并且只要罐中的總液位高于頂部龍頭，并且只要距離h保持恒定，密度的變化以及因此流體靜壓力將隨界面水平而變化。更改。

該措施既可以應用于開放式或封閉式罐體，也可以應用于清潔或臟污的液體中。選擇合適類型的儀器，包括法蘭安裝或遠程密封，與液位測量相同。

DP范圍計算如下：

下限值= H1 *（SG1 - SGc）

上限值=下限值+ H1 *（SG2 - SGc）

其中

SG1 =較低比重

SGc =毛細管

SG2 中液體的比重=較高比重液體

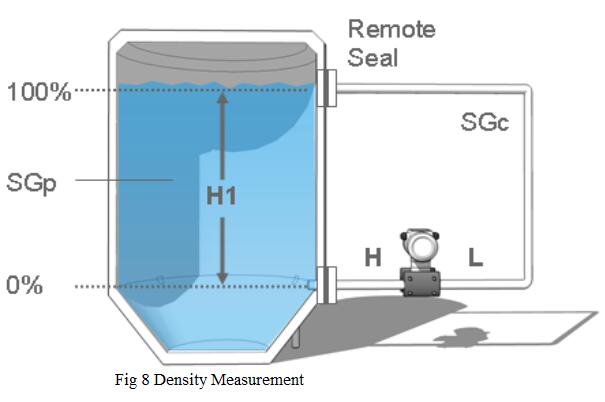

6、密度測量

前述原理導致罐中的密度測量。在這種情況下，根據密度的變化，罐中密度變化的均勻液體將在變送器上施加變化的壓力。

只要水平保持在頂部水龍頭之上，并且只要h恒定，發射器將響應密度的變化。密度是每單位體積的重量，例如，每立方米千克。如果密度增加，則下部抽頭上的壓力增加，發射器輸出也增加。通常，如在液位測量中，使用差壓變送器，因?yàn)榭缇嘞鄬?duì)較低。

該措施可以應用于開放式或封閉式罐體，也可以應用于清潔或臟污的流體。選擇合適類型的儀器，包括安裝式或遠程密封，與液位測量相同。DP范圍計算如下：

較低的范圍值= H1 x（SGpl - SGc）較高的

范圍值=較低的范圍值+ H1 x（SGph - SGpl））

其中

SGpl =處理液的最小比重

SGc =毛細管

中液體的比重SGph =處理液的最大比重

體積（罐內產品）

一旦確定了罐中的產品水平，就可以計算過程流體的體積。如果體積和測量水平之間的關系對于具有圓柱形狀的罐是線性的，則對于其他形狀不是這

如需了解更多產品詳細信息，可咨詢上海自動化儀表有限公司分廠導航里的上海自動化儀表四廠欄目頻道。
