什么是轉子流量計？如何使用轉子流量計測量流量？
來源：上海自動化儀表有限公司作者：發表時間：2018-12-08 08:56:37【小中大】
介紹
上海自動化儀表有限公司轉子流量計通過在錐形管內使用浮子來測量液體，氣體和蒸汽的流量。轉子流量計原理是流量測量中最古老和最成熟的原則之一。管和浮子之間的空間在頂部較大，以允許更多的流量通過儀表。當重力在垂直方向上工作時，管必須垂直定向。
如何使用轉子流量計測量流量？
上海自動化儀表有限公司轉子流量計是一種可變面積流量計，由錐形測量管和浮子組成，可在管內自由上下移動。測量管垂直安裝，小端位于底部。

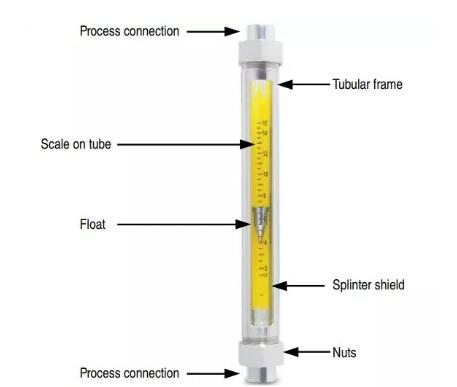

待測流體進入管底部，向上繞浮子向上流動并從頂部排出。該圖顯示了典型的轉子流量計
當沒有流過轉子流量計時，浮子停留在計量管的底部，其中浮子的最大直徑與管的內徑大致相同。當流體進入計量管時，流體的浮動效果使浮子變亮。然而，浮子具有比流體更大的密度，并且浮選效果不足以使其浮起。
在浮子和管之間有一個小的環形開口。通過浮子下降的壓力增加并增加浮子。這增加了浮子和管之間的面積，直到作用在其上的向上的液壓力通過它們的重量平衡，減去浮動力。浮子與管子的流速和浮子與管子之間的環形區域成比例地上下移動。當力處于平衡狀態時，在管中達到穩定位置。
當浮子朝向錐形管的較大端向上移動時，管和浮子之間的環形開口增加。隨著面積增加，浮子上的壓力差減小。當浮子上的壓差加上浮子效應平衡浮子的重量時，浮子將呈現動態平衡位置。對于具有一定密度和粘度的流體，每個浮選位置對應于特定流動而不對應于另一個浮動位置。您可以從管中的校準刻度讀取流量讀數。測量管中浮子的位置與流速呈線性關系。
注意：轉子流量計可以直接測量高達4,000加侖/分鐘的流量。通過使用旁通型轉子流量計，可以經濟地管理更高的流量。
好處
低成本
轉子流量計提供線性比例。
它具有良好的低流量和中流量精度。
壓力損失幾乎恒定且很小。
缺點
使用不透明液體時，浮子可能不可見。
玻璃管類型破損。
它必須僅安裝在垂直位置。
應用
加工業。
監測工廠或實驗室的氣體和水流量。
