為什么使用平方根提取器用于將DP流量計測量的差壓轉換為流速
來源：上海自動化儀表有限公司作者：發表時間：2018-12-12 08:51:05【小中大】
DP流量計測量流動通道中收縮的壓差。測得的壓差與通過管道的流動具有非線性關系。由文丘里管，孔板，皮托管或任何其他基于加速度的流動元件產生的壓差與流速的平方成比例。平方根提取器用于將DP流量計測量的差壓轉換為流速。

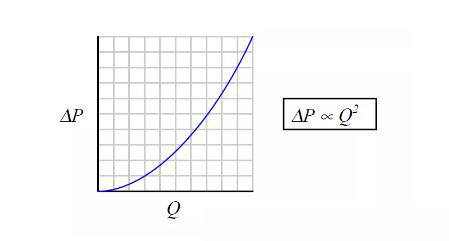

當繪制在圖表上時，流速（Q）和壓差（ΔP）之間的關系是二次的，如拋物線的一半。
平方根提取器：
平方根提取器實際上是一種信號調節器。因此，我們可以使指示器，記錄器和控制器實際上與流速線性地對準，我們必須在數學上“調節”或“表征” 差壓流量計檢測到的壓力信號到相應的流速。

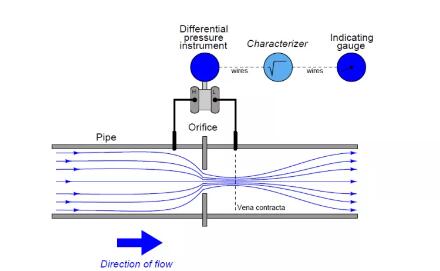

該問題的現代解決方案是將平方根信號的特征結合在流量計內或接收器儀器內（例如指示器，記錄器或控制器）。在氣動儀表時，這個平方根功能分別進行了稱為平方根提取器的裝置。實現必要信號表征的傳統方法是在流量計和流量指示器之間安裝“平方根”功能繼電器，如下圖所示：
平方根提取器是一種電子（或氣動）裝置，它取得來自流量流量計的信號的平方根并輸出相應的線性流量信號。在平方根提取器的構造中使用了幾種方法。
下表顯示了氣動平方根繼電器的理想響應：
在比較輸入和輸出百分比值時，平方根關系最明顯。例如，在輸入信號壓力為6 PSI（25％）時，輸出信號百分比將為25％的平方根，即50％（0.5 =√0.25）或9 PSI作為氣動信號。
如需了解更多產品詳細信息，可咨詢上海自動化儀表有限公司分廠導航里的上海自動化儀表九廠欄目頻道。
