用于封閉式冷凍水系統的上漿減壓閥
來源：上海自動化儀表有限公司作者：發表時間：2018-12-05 08:46:58【小中大】
鍋爐代碼和上海自動化儀表有限公司等產品制造商詳細記錄了供暖系統的減壓閥尺寸。用于冷凍水系統的安全閥尺寸測量方法不容易找到。你如何確定這個小型保險政策，即冷凍水減壓閥？以下是海自動化儀表有限公司在1999年創建的一份名為Deppmann Connection的時事通訊的尺寸調整方法。
每個封閉的水力系統必須有一個壓縮或膨脹水箱。罐的一個目的是控制系統壓力。減壓閥設計用于在水箱淹水或氣囊發生故障或水箱與系統隔離時釋放壓力。這些系統充滿水或Dow乙二醇/水混合物。
為了在關閉泵的情況下增加壓力，我們必須增加熱量。
熱火來自哪里？
冷凍水系統中的熱量來自環境條件。當冷卻器在季節結束時或由于故障而關閉時，管道周圍的空氣和吹過線圈的外部空氣將BTU添加到水中。這些BTU導致溫度升高，從而試圖提高壓力。
BTUH從管道系統轉移

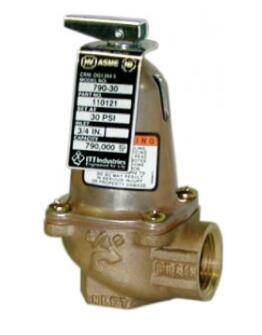

第一個問題是從周圍空氣加熱的管道獲得的熱量。讓我們假設管道按照ASHRAE 90.1- 2013標準進行隔熱，這也是密歇根能源法規。表6.8.3.2告訴我們電導率應為0.21-0.27 BTU-in / h-°F-FT 2。如果我使用0.27的最壞情況并假設我有一英里的8英寸管道，則總數約為700,000 BTUH。B＆G型號790-100減壓閥為?“，BTUH容量超過200萬BTUH！
BTUH從線圈轉移
添加到管道系統的BTUH將遵循以下公式：
A是絕緣管的傳熱表面。U是傳熱速率，LMTD是空氣處理單元（AHU）線圈中空氣和水之間的對數平均溫差。
線圈的面積是固定的。如果我們假設泵和風扇正在運行且冷卻器關閉，則U值將保持相當穩定。因此，LMTD是決定BTUH傳熱的因素。隨著管道中的水變暖，LMTD下降，BTUH傳熱下降。因此，最糟糕的情況是冷凍機首次關閉時。
當冷卻器關閉且風扇和泵打開時，水溫將在通過AHU線圈時增加。當水被空氣加熱時，水會膨脹。如果膨脹水箱缺失或損壞，壓力將會增加。然后安全閥將吹動以保護系統。安全閥有多大？
通過線圈的流速將基于GPM通過它們的體積膨脹或每分鐘的膨脹。每次水通過線圈時，系統中的平均溫度上升，并且相應地嘗試增加體積。我們必須確保安全閥可以減輕體積膨脹，以避免建筑物的壓力。
讓我們看一個荒謬的例子來說明問題。假設我們有一個3000噸的冷水系統，其溫度為10°F。假設冷卻器關閉，膨脹水箱損壞，風扇正在吹氣，外部溫度為100°F。這是一個很大的ANDS！
流量為7,200 GPM。
想想膨脹水箱配方。水的膨脹減去管道的膨脹乘以系統的體積。7,200 GPM將嘗試從45°F到55°F的體積膨脹。這種膨脹將在每分鐘發生7,200加侖在線圈加熱10°F。如果安全閥將以100 PSIG打開并且我們從60 PSIG開始，則每分鐘將嘗試大約5.6加侖的膨脹。

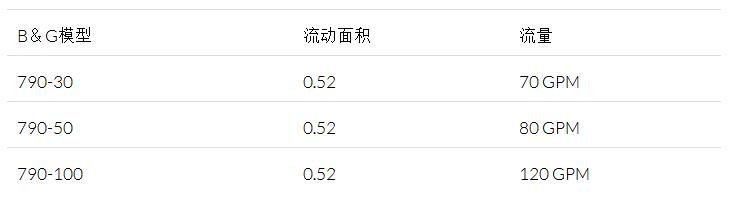

如果安全閥的轉速超過5.6 GPM，壓力不會超過100 PSIG。B＆G型號790-100-3 / 4“減壓閥可以解決這個問題。
另一個經常被忽視的現象是，在安全閥吹出超過5 GPM的那一分鐘，另一個因素發揮作用。減壓閥設計用于保持補水流量非常低。它只是化妝。上海自動化儀表有限公司 B7-12的最大流量約為5 GPM。如果我們減肥比化妝更多，那么管道中就會有空氣。管道中的空氣將像膨脹水箱一樣。在這個例子中，將加入20加侖的空氣，從而控制壓力。
如需了解更多產品詳細信息，可咨詢上海自動化儀表有限公司分廠導航里的上海自動化儀表七廠欄目頻道。
