數字萬用表維護電氣系統是一項艱巨的任務
來源：上海自動化儀表有限公司作者：發表時間：2018-10-20 08:54:04【小中大】

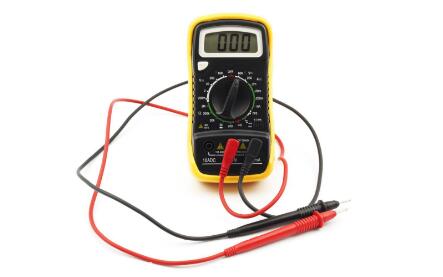

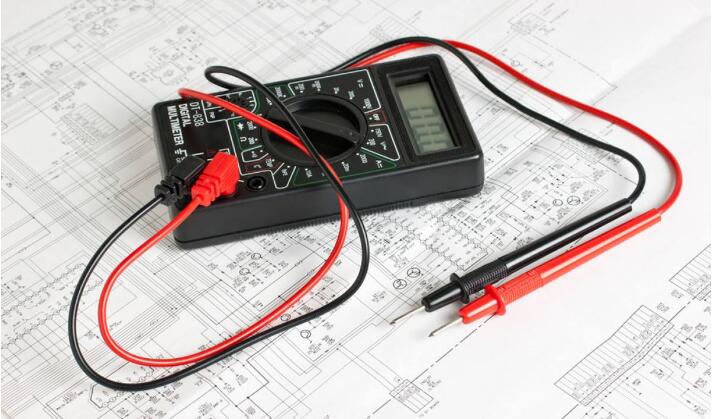

上海自動化儀表股份有限公司數字萬用表（DMM）乍一看可能看起來很復雜和令人生畏，但是一旦你理解了顯示器，撥號盤和端口面板，你就會更好地掌握它們。
萬用表有兩種類型：數字和模擬。今天大多數電工都使用數字萬用表。數字萬用表具有數字或液晶顯示屏（LCD），其中出現精確數值的測量讀數。顯示屏還會提醒您任何相關的符號和警告。
數字萬用表的刻度盤允許您選擇要測量的功能。無論您是要測量歐姆定律的三個元素之一還是更高級的函數（如頻率或電容），都必須先將轉盤設置為相應的功能。
表盤在測量電量方面也起著另一個重要作用：確定測量范圍。您在刻度盤上選擇的范圍決定了液晶顯示屏上顯示的小數點位置。反過來，小數點的位置決定了你的閱讀的精確程度或精確程度。這稱為解決方案。
為了更好地理解分辨率，如果要測試交流電壓，我們來看一下設置撥盤的范圍。范圍設置為20V的最高讀數為19.99V。范圍設置為200V的最高讀數為199.9V。如您所見，在從20V到200V的過渡中，小數點已向右移動一個位置，從而產生不太精確的分辨率。因此，將刻度盤設置為可能的最低范圍可獲得最佳分辨率。
但是，如果范圍設置為20V并且您正在測量超過20V的應用，則顯示將讀取OL或過載。您必須將撥盤重置為更高的范圍并重新讀取。因此，最精確的讀數使用提供最佳分辨率而不會超載的范圍。選擇剛好高于預期讀數的范圍。
測試電壓。要測試電壓，首先要確定您正在測試的應用是使用交流電壓還是直流電壓。然后將轉盤設置為相應的功能：V_表示交流電壓，V表示直流電壓。
像所有測試程序一樣，當測試電壓設置范圍時，數字剛好高于預期的讀數。如果您不知道預期范圍，請將范圍設置為最高編號。
將測試引線插入端口面板。對于交流電壓，取下引線并將其應用到電路中，確保身體的任何部分都不接觸帶電電路的任何部分?？赡苄枰{整測試引線的位置，直到LCD上出現可靠的測量結果。然后讀取顯示的電壓測量值。
測試交流電壓時，您會遇到讀數波動。隨著測試的繼續，讀數將穩定下來，以產生可靠的測量結果。
對于直流電壓，將黑色測試導線連接到負極點（接地），紅色導線連接到正極性測試點。然后讀一讀。
1、測試電流。您可以通過多種方式測試電流，但最常見且最簡單的方法是使用鉗形表。使用鉗形表（或帶有鉗位頭附件的標準DMM）測試電流的優點是可以在不打開電路的情況下讀取數據。
要測試電流，首先要確定您是在測試交流電還是直流電。然后將撥盤設置為相應的功能：A_表示交流電流，A表示直流電流。接下來，在表盤上設置適當的范圍。
用鉗形表測試。如果您使用的是鉗形表，請按下控制桿打開夾頭。關閉單個導體周圍的頭部并松開控制桿。確保導體周圍完全閉合，并進行測量。
使用標準上海自動化儀表有限公司數字萬用表和電流鉗適配器進行測試。鉗形適配器將電流測量轉換為電壓。因此，將轉盤設置為交流電壓功能并選擇毫伏范圍。插入導線并打開夾鉗。將夾頭關閉在一根導線周圍，然后讀取。
使用標準數字萬用表和測試引線進行測試。要使用測試引線測量開路線上的電流，請插入引線并根據您正在測試的內容將轉盤設置為交流或直流電流。將引線應用于開路電流，并讀取讀數。
請注意，對于高于1A的電流測量，最常用的是鉗形表。對于小于1A的測量，最好使用標準數字萬用表。
2、測試阻力。要測試電阻，首先關閉正在測試的電路或組件中的電源。否則，您可能無法獲得最準確的讀數并損壞數字萬用表。確保所有電源關閉后，將轉盤設置為電阻模式。在表盤上選擇適當的范圍。插入測試引線，將它們連接到被測組件，然后讀取。
在測試引線和正在測試的電路之間保持良好的接觸非常重要。污垢，油，身體接觸和測試引線連接不良可顯著提高電阻讀數。
最常見的電阻測試是在標準插座上進行的，接地電阻應為1歐姆或更低。
3、測試連續性。電路必須連續或完整，從而允許電流流動。開關，保險絲，導線和電線連接器要求良好的連續性。雖然良好的保險絲和閉合的開關具有良好的連續性，但熔斷保險絲和開路開關沒有連續性。在使用DMM之前，通用連續性測試會驗證測試引線是否良好。
上海自動化儀表股份有限公司數字萬用表的連續性測試很簡單。將轉盤設置為連續性功能。插上你的領導。確保電源關閉后，使用引線與被測組件接觸。如果有良好的連續性，或者允許電流流動的良好路徑，數字萬用表將發出蜂鳴聲。如果沒有連續性，數字萬用表將不會發出蜂鳴聲。
4、測試電容。要測試電容，請將數字萬用表上的刻度盤設置為電容功能并插入引線。確保電容器放電后，將測試引線連接到電容器端子并讀取讀數。如果測量值與電容器上列出的額定值相似，則電容器是好的。與額定值有顯著差異表明應更換電容器。
5、測試頻率。頻率以赫茲（Hz）為單位測量 - 波形每秒重復的次數。保持正確的頻率對于依賴交流電壓和電流的設備至關重要。但是，重要的是要意識到并非所有數字萬用表都包含Hz測試功能。
要測試頻率，請將功能開關設置為Hz。插入引線并將它們連接到電路。讀取測量值并將其與列出的被測組件頻率進行比較。
高級數字萬用表功能。在商業和工業環境中進行交流測量時，電工需要具有真有效值特性的數字萬用表。數字萬用表使用平均方法或真有效值方法進行AC測量。平均響應數字萬用表采用AC測量，乘以1.11，然后將其顯示在LCD上。當像住宅環境中那樣存在純正弦波時，這種方法是準確的。但是，商業和工業環境中的電子照明鎮流器，變速電機驅動器，計算機和其他電子設備會引起扭曲正弦波的諧波。在這些情況下，數字萬用表需要真有效值功能，該功能使用均方根（rms）計算來測量波形，以提供準確的讀數。
使用上海自動化儀表有限公司數字萬用表進行測量時，捕獲并保留顯示屏上顯示的讀數有時很有用。如果您在光線昏暗或狹窄的區域進行測量，數據保持按鈕會將測量值保留在LCD上，直到可以輕松讀取。只需按下按鈕即可捕獲讀數。
按下最大保持按鈕可以捕獲任何給定測量的最高讀數。如果讀數降至較低值，則此按鈕可確保屏幕上保留最高值。當設備首次開啟時，它特別有助于捕獲浪涌電流。
自動量程數字萬用表不需要您在刻度盤上設置范圍。選擇您正在測量的功能，自動量程數字萬用表自動確定產生最佳分辨率的范圍。
憑借其所有按鈕，功能和選項，數字萬用表可能是一種令人生畏的儀器，但并非必須如此。上表應該有助于一些符號和縮寫。試圖在沒有數字萬用表的情況下維護電氣系統是一項艱巨的任務。如果您花時間學習如何正確使用它，您將大大擴展您的測試功能并消除一些猜測。
