XBJ系列大型圓圖自動平衡記錄（調節）儀

產品說明： XBJ系列大型圓圖自動平衡記錄（調節）儀配用一定的變送器，可廣泛地在輕紡、食品、環保、化工、礦山、冶金、石油、發電等企業以及科研單位，用于對被測參數進行自動測量，指示和記錄

質量穩定：實行全過程質量監控，細致入微，全方位檢測！

真品保證：正品保障，防偽標志

交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

全國咨詢熱線：

XBJ系列大型圓圖自動平衡記錄（調節）儀配用一定的變送器，可廣泛地在輕紡、食品、環保、化工、礦山、冶金、石油、發電等企業以及科研單位，用于對被測參數進行自動測量，指示和記錄。

●本系列儀器表性能可靠，使用方便。

●記錄紙沒24h更換一次，便于質量分析和保存。

●本系列儀表式單筆連續記錄，全行程時間為5秒。結構簡單，便于維護和檢修。

●儀表標尺刻度為742mm，分辨率高。

□主要技術指標

電源：220V　50Hz

工作環境條件：溫度：0～50℃

相對濕度：10%～90%

指示基本誤差：±0.5%

記錄基本誤差：±1.0%

回差：0.25%

消耗功率：＜40W

記錄紙有效寬度：110mm

標尺刻度長：742mm

重量：＜23kg

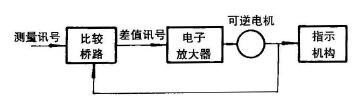

□原理框圖

原理框圖

□型號表示

□□□□—□□□

□產品類別	X)顯示儀表
□產品名稱	W)電位差計 Q)平衡電橋
□□產品特征	BJ大型圓圖
□指示形式	1)單針式單筆 4)電動連續式PID調節 8)電動斷續式PID調節
□□附加裝置	00)無附加裝置 01)表面定值電接點 02)表內定值電接點 08)程序控制 09)程算裝置 21)時間比例

□ 型號規格

本系列儀表，配各種附加裝置，不僅對被測信號進行自動測量、指示和記錄，還能實現自動控制和調節。

型號規格如下：

型號	記錄點數及其附加裝置	規格

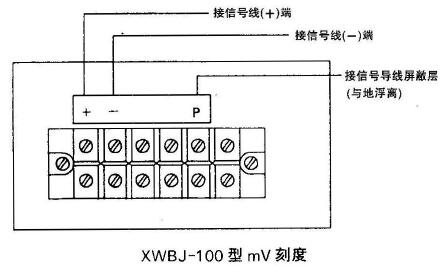

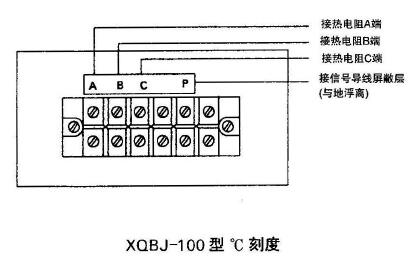

XWBJ-100 XQBJ-100	單筆	全行程時間不大于5s 記錄紙速度1周/24h

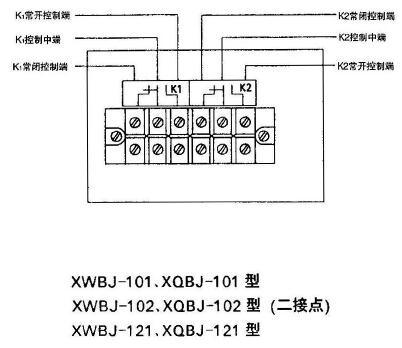

XWBJ-101 XQBJ-101	帶表面定值	電接點2個或4個，其容量為DC 30V 0.5A（電阻性） AC 220V 1A（電阻性）記錄紙速度1周/24h 控制精度為±1%

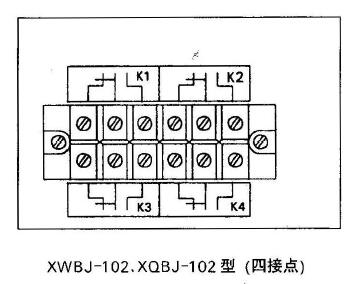

XWBJ-102 XQBJ-102	帶表內定值

XWBJ-121 XQBJ-121	帶時間比例裝置	比例帶：2-20%連續可調動作周期：10-100s連續可調控制精度：±1% 記錄紙速度：1周/24h

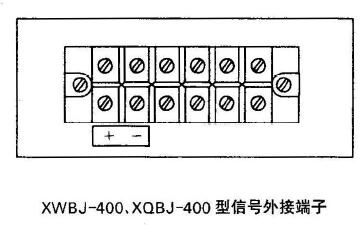

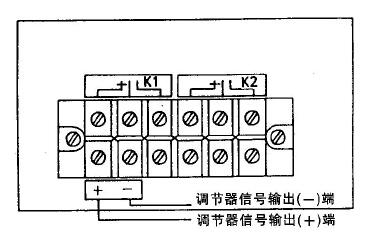

XWBJ-400 XQBJ-400	電動連續式 PID調節	單點，記錄紙速度1周/24h 輸出DC 0-100mA 負載電阻0~3kΩ輸入表內發訊設定范圍：（P)0-100% （I)0-10min(D)0-5min (I)作用區設定范圍（ARW）0~±25%

XUB-100	物位指示記錄	指示基本誤差：±2.5% 記錄基本誤差：±3% 測量范圍0~5m 指針轉角：315° 記錄紙速度：1周/24h

□測量范圍

●電位差計的分度和測量范圍

□平衡電橋和分度和測量范圍
