產品說明

數字調節儀主要技術指標

· 具有程序控制，最大程度設定10段

· 美國定制專用微機電路（ASLC）。

· 精度等級0.3%FS±1dig

· 放大器零位自動軟件校正技術，高精度低漂移。

· 自動/手動，雙向無擾動切換。

· 齊全的輸出和調節規律供選擇。

· 帶串行通訊接口 RS-232C、RS-422、RS-485。

· 采用E² PROM,數據永久保存。

· 具有PLD自整定功能。

· 儀表輸入輸出與微機電路相互全隔。

· 采用SMT表面貼裝技術。

● 數字調節儀輸入形式

熱電偶

B：400～1800℃

S：0～1600℃

K：0～1300℃

E：0～800℃

T：0～400℃

熱電阻

Pt100：-200～500℃

Cu50：-50～150℃

線性

0～10mA DC

4～20mA?DC

0～5V?DC

1～5V?DC

● 數字調節儀輸出形式

控制

二位式：不靈敏區范圍0.1%~10%，繼電器觸點輸出。

時間比例：周期1~200秒比例帶0.1%~400.0%

繼電器觸點輸出

二位PLD: 周期1~200秒比例帶0.1%~400.0%

積分時間：0~3600秒微分時間:0~3600秒

繼電器觸點輸出。

連續PLD: 例帶0.1%~400. 積分時間：0~3600秒

微分時間:0~3600秒

0~10mA（4~20mA）DC輸出

三位PLD: 不靈敏區0.0~10.0%可調

繼電器觸點輸出

繼電器動作范圍0.1~10.0%

繼電器動作周期1~200秒

閥位反饋信號0~10mA（4~20mA）DC

0~1K?電阻信號

邏輯輸出：24V DC 20mA

固態繼電器輸出：容量2A 250V

● 數字調節儀報警

二組繼電器觸點輸出可工作上下限報警用

一路過程報警可用作系統的保險裝置，即一旦測量值

大于過程報警設定值，儀表的輸出值切道輸出下限值。

● 數字調節儀過程量輸出

0~10mA DC、4~20Ma DC、0~5 DC、1~5V DC.

● 數字調節儀供電電源

開關電源：86~264V AC 50H_Z±5%

功耗：6VA

提供變送器電源： 24V DC, 50mA

□數字調節儀型號表示

XTM□－1□□□－□

X
T
M
□ 面板尺寸	A） 160×80橫式 A（H）80×160豎式 D）96×96 F）48×96
1
□輸出形式	0）二位式：繼電器觸點輸出 1）時間比例：繼電器觸點輸出 2）二位PID：繼電器觸點輸出 4（V）二位PID：邏輯輸出24V　20mA　集電極開路輸出 3）三位PID：（反饋作閥位指示不參與調節） 5）（F）三位PID：（反饋與調節） 9）4～20 mA　DC連續PID輸出 9（10）0～20 mA　DC連續輸出
□ 報警功能	0）無報警 1）一路報警 2）二路報警
□ 輸入形式	1熱電偶 B） 400～1800℃ S）0～1600℃ K）0～1300℃ E）0～800℃ T）-200～300℃ 2熱電阻 Pt100 -200～500℃ Cu50 0～150℃ 3直流mV信號≥mA 4電阻信號（電阻差≥20Ω） 5線性輸入 5（05）0～5V　DC 5（15）1～5V　DC 5（01）0～10 mA　DC 5（42）4～20 mA　DC
□ 附加功能	A）自整定功能 D）帶24V　直流輸出 P）程序控制 T2）帶RS-232通迅接口 T4）帶RS-422或RS-485通迅接口

□ 數字調節儀面板顯示功能

1 上排顯示器 7功能選擇指示燈

2 功能選擇鍵 8手/自動切換指示燈

3 加數鍵 9第二路報警指示燈

4 減數鍵 10第一路報警指示燈

5手/自動切換鍵 11閥門反轉指示燈

6下排顯示器 12閥門正轉指示燈

□ 數字調節儀外形及開孔尺寸單位：mm

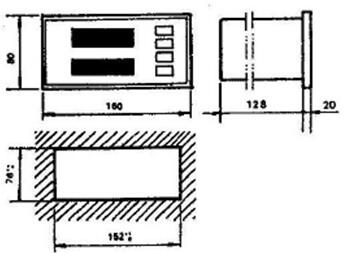

·XTMA-1000

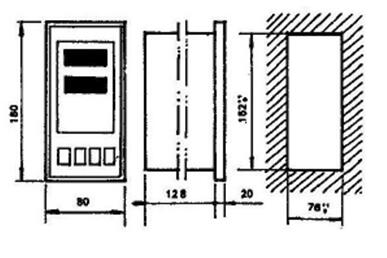

·XTMA(H)-1000

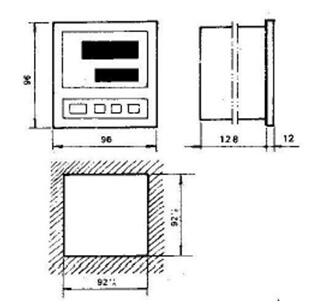

·XTND-1000

·XTMF-1000

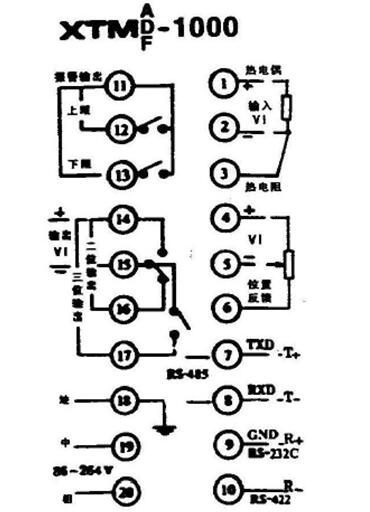

□ 接線端子圖

·XTMA/XTMA(H)

·XTMD/XTMF

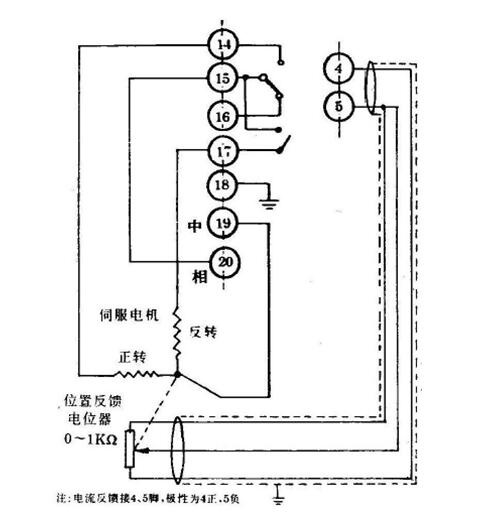

三位PLD輸出
