78-31100氣動調節蝶閥
產品說明： 一、78-31100氣動調節蝶閥 概述78-31100氣動調節蝶閥是一種低負載型蝶閥，主要適用于對低壓介質的流量、壓力控制。它是由閥部分和齒輪、齒條式雙活塞氣動執行機構二部分組
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
一、78-31100氣動調節蝶閥 概述
78-31100氣動調節蝶閥是一種低負載型蝶閥，主要適用于對低壓介質的流量、壓力控制。它是由閥部分和齒輪、齒條式雙活塞氣動執行機構二部分組成。該系列蝶閥具有結構簡單、操作方便、重量輕等特點，能廣泛用于石油、化工、冶金、電站和輕工等行業的自動控制和遠程控制。
主要特點：

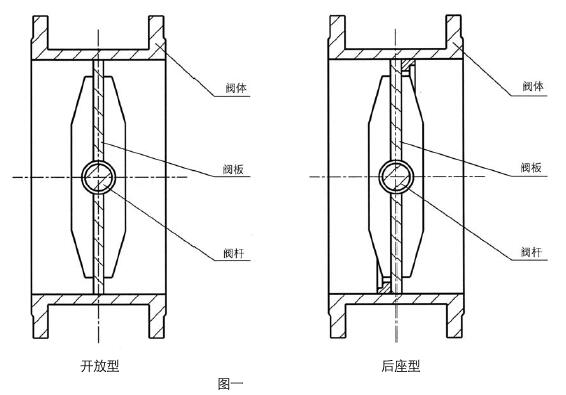

78-31100系列氣動調節蝶閥的閥體采用鋼板焊接結構，閥部分按其結構分為開放型和后座型二種(見圖一)，開放型為無閥座結構，因此泄漏量較大，后座型是在開放型結構的基礎上增加了閥座，因而其泄漏量較開放型結構有較大改善。閥蓋形式分為標準型和外軸承型二種，標準型適用于口徑DN500以下，外軸承型適用于口徑DN600以上。執行機構采用進口的齒輪、齒條式雙活塞氣動執行機構、具有輸出力大而平穩、機構輕巧、重量輕等優點。

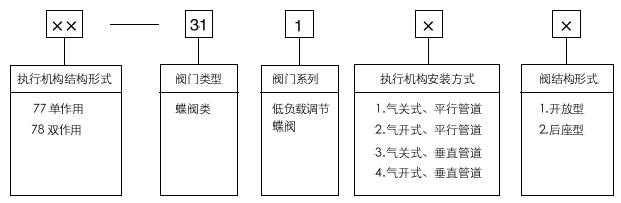

二、產品型號及編制說明
三、連接方式
法蘭連接，法蘭標準如下表
|
閥體公稱壓力 |
閥體材料 |
法蘭的標準 |
|
PN0.6MPa |
碳鋼：2.0 不銹鋼：1Cr18Ni9Ti
|
JB78-59
|
|
PN1.0MPa |
||
|
PN1.6MPa |
JB79-59 |
注：法蘭也可按其它標準加工。
四、主要技術參數
1.額定流量系數Kv
|
公稱通徑DN（mm） |
100 |
150 |
200 |
2500 |
300 |
350 |
400 |
450 |
500 |
|
|
開放型Kv |
60° |
225 |
538 |
965 |
1480 |
2165 |
2793 |
3770 |
4730 |
61]8 |
|
90° |
460 |
1095 |
1945 |
2990 |
4438 |
5810 |
7695 |
9400 |
11200 |
|
|
后座型Kv |
60° |
125 |
380 |
668 |
1140 |
1705 |
2295 |
3060 |
3820 |
4695 |
|
90° |
240 |
730 |
1300 |
2200 |
3400 |
4695 |
6295 |
7795 |
9765 |
|
|
公稱通徑DN（mm） |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
1300 |
1400 |
|
|
開放型Kv |
60° |
8655 |
12425 |
15170 |
18680 |
24760 |
27850 |
35730 |
39160 |
44210 |
|
90° |
17450 |
24000 |
26560 |
39000 |
48670 |
58100 |
70000 |
80980 |
88430 |
|
|
后座型Kv |
60° |
7090 |
9600 |
12600 |
16450 |
20220 |
23900 |
28800 |
33590 |
41980 |
|
90° |
14480 |
23800 |
27000 |
34960 |
41200 |
52000 |
62470 |
73000 |
85700 |
|
2.系列參數
|
公稱通徑DN（mm） |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
1300 |
1400 |
|
公稱壓力PN(MPa) |
0.6；1.0；1.6 |
0.6；1.0 |
||||||||||||||||
|
流量特性 |
近似等百分比 |
|||||||||||||||||
|
額定轉角 |
60°；90° |
|||||||||||||||||
|
執行機構結構形式 |
雙作用；單作用 |
|||||||||||||||||
|
整機作用方式 |
氣開式；氣關式 |
|||||||||||||||||
|
氣源壓力 |
0.4MPa |
|||||||||||||||||
|
氣源接口 |
1/4NPT |
|||||||||||||||||
|
工作溫度 |
-20~ |
|||||||||||||||||
|
使用環境溫度 |
-20~ |
|||||||||||||||||
五、主要技術性能指標
1. 本產品企業標準代號：Q/YXBM79
2. 主要性能指標（帶閥門定位器）
|
項目 |
技術指標（開放型） |
技術指標（后座型） |
|
基本誤差 |
≤±2% |
|
|
回差 |
≤2% |
|
|
死區 |
≤1.5% |
|
|
允許泄漏量 |
≤2%×閥額定容量 |
≤0.5%×閥額定容量 |
六、主要零件常用材料（圖一）
