77-36100氣動O形切斷球閥
產品說明： 一、77-36100氣動O形切斷球閥 概述77-36100系列氣動O形切斷球閥由氣動單、雙作用執行機構和O形球閥二部分組成。DN15～DN200球閥為浮動球結構并配以具有撓性的唇形閥座，DN25
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
一、77-36100氣動O形切斷球閥 概述
77-36100系列氣動O形切斷球閥由氣動單、雙作用執行機構和O形球閥二部分組成。DN15～DN200球閥為浮動球結構并配以具有撓性的唇形閥座，DN250和DN300球閥為固定球結構。執行機構采用進口的齒輪、齒條式雙活塞氣動執行機構，有單作用、雙作用二種結構形式。氣動O形切斷球閥整機具有結構簡單、體積小、重量輕、密封可靠、壽命長、操作方便等優點，可廣泛應用于石油、化工、電力、食品、輕紡等行業的自動化控制和遠程控制中。
二、產品型號及其編制說明

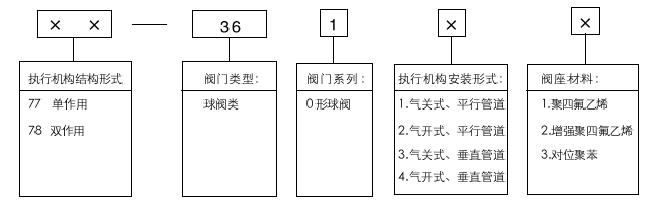

型號編制見下圖：
示例：77-36122 PN1.6MPa、DN50
表示配用單作用執行機構、氣開式球閥，執行機構平行管道安裝，閥座材料為增強聚四氟乙烯，閥門公稱壓力PN1.6MPa，公稱通徑為50mm。
三、主要技術參數
1.本產品企業標準代號：Q/YXBM816
2.系列參數
|
公稱通徑（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
公稱壓力 PN（Mpa） |
1.6；2.5；4.0 |
|||||||||||||
|
額定轉角 |
90度 |
|||||||||||||
|
執行機構結構形式 |
單作用；雙作用 |
|||||||||||||
|
整機作用方式 |
氣開式；氣關式 |
|||||||||||||
|
連接方式 |
法蘭式（法蘭標準：JB79-59） |
|||||||||||||
|
泄漏等級 |
進口氣源壓力0.6Mpa下，泄漏量為零 |
|||||||||||||
|
氣源壓力 |
0．6Mpa |
|||||||||||||
|
氣源接口 |
1/4NPT |
|||||||||||||
|
使用環境溫度 |
|
|||||||||||||

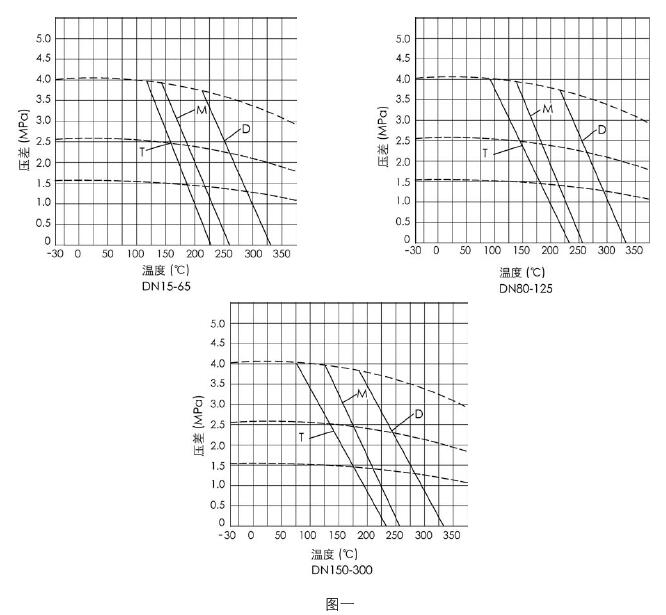

3.最大工作壓差與溫度（見圖一）
4.閥與執行機構標準組配和動作時間
標準組配是建立在氣源壓力為0.6MPa及全壓差基礎上（限于執行機構的輸出力矩，有些組配對閥門的使用壓差有一定的限止，詳見各組配表附注），如使用的現場氣源壓力低于0.6MPa或壓差較小、介質較苛刻時，執行機構配置可能與表格中的執行機構型號不同，具體可與制造商聯系。
（1） 雙作用執行機構、閥座材料：聚四氟乙烯
a. PN1.6MPa:閥與執行機構標準組配
|
公稱通徑DN(mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
執行機構GTX- |
63 |
75 |
92 |
118 |
143 |
210 |
||||||||
|
動作時間（S） |
1 |
1.5 |
2 |
5 |
||||||||||
|
手輪機構 |
HJ38 |
HJ54 |
||||||||||||
b. PN2.5MPa:閥與執行機構標準組配
|
公稱通徑DN(mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
執行機構GTX- |
63 |
75 |
92 |
118 |
143 |
160 |
210 |
|||||||
|
動作時間（S） |
1 |
1.5 |
2 |
5 |
||||||||||
|
手輪機構 |
HJ38 |
HJ54 |
||||||||||||
c. PN4.0MPa:閥與執行機構標準組配
|
公稱通徑DN(mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
執行機構GTX- |
63 |
75 |
92 |
127 |
160 |
210 |
||||||||
|
動作時間（S） |
1 |
1.5 |
2 |
5 |
||||||||||
|
手輪機構 |
HJ38 |
HJ54 |
||||||||||||
注：使用壓差應小于2.0MPa
（2） 雙作用執行機構、閥座材料：增強聚四氟乙烯，對位聚苯
a. PN1.6MPa:閥與執行機構標準組配
|
公稱通徑DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
執行機構GTX- |
63 |
75 |
92 |
127 |
143 |
254 |
||||||||
|
動作時間（S） |
1 |
1.5 |
2 |
8 |
||||||||||
|
手輪機構 |
HJ38 |
HJ80 |
||||||||||||
b. PN2.5MPa:閥與執行機構標準組配
|
公稱通徑DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
執行機構GTX- |
63 |
75 |
92 |
127 |
143 |
160 |
254 |
|||||||
|
動作時間（S） |
1 |
1.5 |
2 |
8 |
||||||||||
|
手輪機構 |
HJ38 |
HJ80 |
||||||||||||
c. PN 4.0MPa:閥與執行機構標準組配
|
公稱通徑DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
執行機構GTX- |
63 |
75 |
92 |
127 |
160 |
254 |
||||||||
|
動作時間（S） |
1 |
1.5 |
2 |
8 |
||||||||||
|
手輪機構 |
HJ38 |
HJ80 |
||||||||||||
(3)單作用執行機構、閥座材料：聚四氟乙烯
a. PN1.6MPa:閥與執行機構標準組配
|
公稱通徑DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
執行機構GTX- |
63S8 |
75S8 |
92S8 |
110S8 |
127S10 |
160S9 |
190S10 |
210S10 |
255S10 |
|||||
|
動作時間（S） |
2.5 |
3 |
4 |
5 |
8 |
10 |
12 |
26 |
||||||
|
手輪機構 |
HJ38 |
HJ54 |
HJ80 |
|||||||||||
b. PN2.5MPa:閥與執行機構標準組配
|
公稱通徑DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
執行機構GTX- |
63S8 |
75S8 |
92S8 |
110S8 |
127S10 |
160S10 |
190S9 |
210S10 |
255S10 |
|||||
|
動作時間（S） |
2.5 |
3 |
4 |
5 |
8 |
10 |
12 |
26 |
||||||
|
手輪機構 |
HJ38 |
HJ54 |
HJ80 |
|||||||||||
注：使用壓差應小于2.0MPa
c. PN 4.0MPa:閥與執行機構標準組配
|
公稱通徑DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
執行機構GTX- |
63S8 |
75S8 |
92S8 |
110S8 |
127S10 |
160S10 |
210S10 |
255S10 |
||||||
|
動作時間（S） |
2.5 |
3 |
4 |
5 |
10 |
12 |
12 |
26 |
||||||
|
手輪機構 |
HJ38 |
HJ54 |
HJ80 |
|||||||||||
注：使用壓差應小于2.0MPa
（4）單作用執行機構行機構、閥座材料：增強聚四氟乙烯，對位聚苯
a. PN1.6MPa:閥與執行機構標準組配
|
公稱通徑DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
執行機構GTX- |
63S8 |
75S8 |
92S8 |
110S8 |
127S10 |
160S10 |
190S9 |
210S10 |
255S10 |
|||||
|
動作時間（S） |
2.5 |
3 |
4 |
5 |
8 |
10 |
12 |
26 |
||||||
|
手輪機構 |
HJ38 |
HJ54 |
HJ80 |
|||||||||||
b. PN2.5MPa:閥與執行機構標準組配
|
公稱通徑DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
執行機構GTX- |
63S8 |
75S8 |
92S8 |
110S8 |
127S10 |
160S10 |
190S9 |
210S10 |
255S10 |
300S13 |
||||
|
動作時間（S） |
2.5 |
3 |
4 |
5 |
8 |
10 |
12 |
26 |
28 |
|||||
|
手輪機構 |
HJ38 |
HJ54 |
HJ80 |
|||||||||||
注：使用壓差應小于2.0MPa
c. PN 4.0MPa:閥與執行機構標準組配
|
公稱通徑DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
執行機構GTX- |
63S8 |
75S8 |
92S8 |
110S8 |
127S10 |
190S8 |
210S10 |
300S13 |
||||||
|
動作時間（S） |
2.5 |
3 |
4 |
5 |
10 |
12 |
26 |
|||||||
|
手輪機構 |
HJ38 |
HJ54 |
HJ80 |
|||||||||||
注：使用壓差應小于2.0MPa
