ZMBM氣動薄膜套筒調節閥
產品說明： 一、ZMBM氣動薄膜套筒調節閥 概述ZMBM氣動薄膜套筒調節閥(以下簡稱套筒閥)是氣動執行器中普通使用的產品。從六十年代試制成功后,國外已普遍采用, 套筒閥和一般直通單雙
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
一、ZMBM氣動薄膜套筒調節閥 概述
ZMBM氣動薄膜套筒調節閥(以下簡稱套筒閥)是氣動執行器中普通使用的產品。從六十年代試制成功后,國外已普遍采用, 套筒閥和一般直通單雙座調節閥一樣，可以按一定的氣信號定量地控制流量的大小。由于套筒閥結構的特點，它不僅適用于一般使用場合，而且可以用于前后壓差較大和要求低噪音的場合。
套筒閥有如下幾個特點
1、流通能力較大；比同口徑的雙座閥的流通能力平均大20%。
2、允許壓差大，穩定性好，導向結構剛性強，因此閥桿在工作時不易產生振動。
3、適應性強，由于同一口徑的閥體可配四個套筒，因此能適應多種使用要求，只要調換一個套筒就可以改變流通能力或流量特性。
4、裝拆方便，結構簡單，套筒與閥體不用螺紋連接，因此在工藝管道上，在不拆下閥體的情況下可以對閥內零件進行檢查和調換。
由于套筒閥具有以上的特點，因此在大部分的使用場合可以代替單、雙座調節閥。

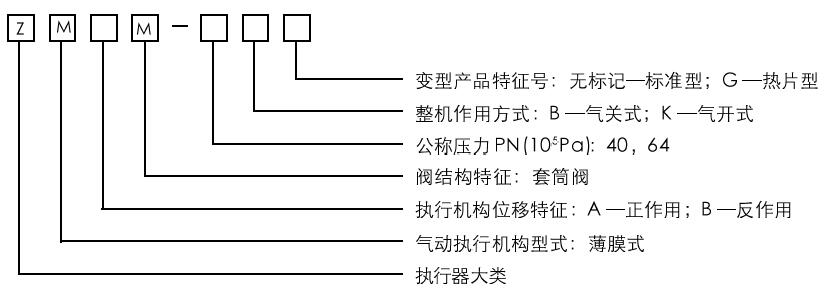

二、產品型號及其編制說明
|
標準型（常溫型） |
ZMA/BM-40型 |
ZMA/BM-64型 |
|
熱片型 |
|
ZMA/BM-64G型 |
示例:1.ZMAM-64B(DN50)
表示氣關式套筒閥，用正作用式氣動薄膜執行機構，公稱壓力PN 6.4MPa，口徑50mm。
2.ZMBM-64KG
表示氣開式帶散熱片的套筒閥，用反作用式氣動薄膜執行機構，公稱壓力PN6.4MPa。
三、連接形式
|
連接形式 |
閥體公稱壓力 |
閥體材料 |
連接法蘭標準 |
|
法蘭式 |
PN4.OMPa |
鑄碳鋼，鑄不銹鋼 |
JB79-59 PN4.OMPa鑄鋼法蘭 |
|
PN6.4MPa |
JB79-59 PN6.4MPa鑄鋼法蘭 |
注:如用其它標準的連接法蘭、可作特殊訂貨。
四、主要技術參數
|
公稱通徑DN(mm) |
25 |
40 |
50 |
80 |
100 |
150 |
200 |
|
|
額定流量系數 KV |
全量 |
15 |
35 |
50 |
125 |
190 |
400 |
630 |
|
60% |
9 |
20 |
30 |
75 |
115 |
240 |
350 |
|
|
流量特性 |
直線；等百分比 |
|||||||
|
公稱壓力PN（Mpa） |
4．0；6.4 |
|||||||
|
配用執行機構型號 |
ZMA/B-2 |
ZMA/B-3 |
ZMA/B-4 |
ZMA/B-5 |
||||
|
膜片有效面積Fe(cm2) |
280 |
400 |
630 |
1000 |
||||
|
額定行程L(mm) |
16 |
25 |
40 |
60 |
||||
|
作用方式 |
氣關式；氣開式 |
|||||||
|
彈簧壓力范圍(Kpa) |
標準20～100,可選用40～200,20～60,60～100 |
|||||||
|
氣源壓力(Mpa) |
標準0.14;可選用0.24 |
|||||||
|
氣源接口 |
M16×1.5 |
|||||||
|
固有可調比R |
30:1 |
|||||||
五、主要技術性能指標
本產品企業標準代號：Q/YXBM329
|
序號 |
項目 |
技術指標 |
|
|
不帶閥門定位器 |
帶閥門定位器 |
||
|
1 |
基本誤差 |
±5% |
±1% |
|
2 |
回差 |
3% |
1% |
|
3 |
死區 |
3% |
0.4% |
|
4 |
泄漏量 |
0.1%×閥額定容量 |
|
|
5 |
額定流量系數偏差 |
±10% |
|
|
6 |
臨界流量系數Cf |
0.91 |
|
六、閥體材料及適用介質溫度范圍
|
閥體材料 |
材料牌號 |
公稱壓力PN(MPa) |
適用溫度范圍（℃） |
|
|
標準型 |
熱片型 |
|||
|
鑄碳鋼 |
WCB |
4.0；6.4 |
-29~250 |
-29~450 |
|
鑄不銹鋼 |
ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti |
-40~250 |
-60~450 |
|

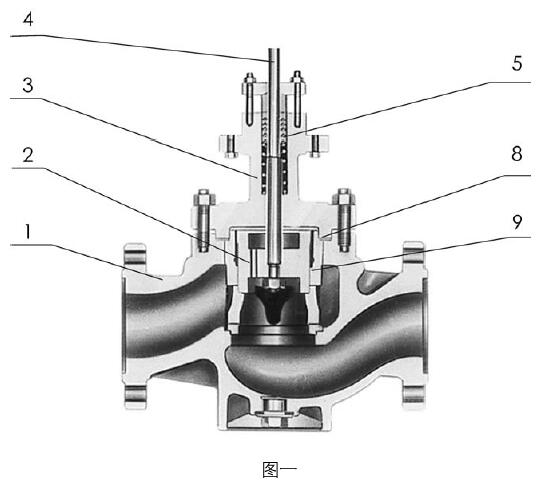

七、主要零件的常用材料
|
序號 |
零件名稱 |
材料 |
|
1 |
閥體 |
WCB ZG1Cr18Ni9Ti 、ZG0Cr18Ni12Mo2Ti |
|
2 |
閥芯 |
1Cr18Ni9Ti |
|
3 |
上閥蓋 |
WCB ZG1Cr18Ni9Ti 、ZG0Cr18Ni12Mo2Ti |
|
4 |
閥桿 |
1Cr18Ni9Ti、0Cr17Ni7Al |
|
5 |
填料 |
聚四氟乙烯 |
|
8 |
纏繞式墊片 |
1Cr18Ni9夾石棉 |
|
9 |
套筒 |
ZG1Cr18Ni9Ti 、ZG0Cr18Ni12Mo2Ti |
