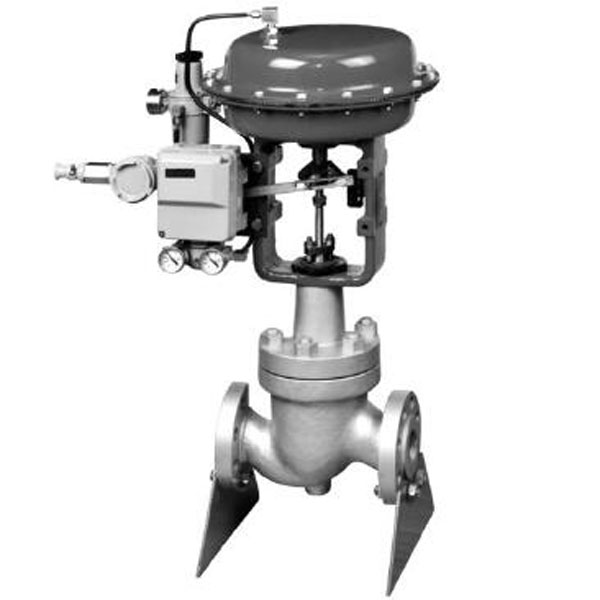

一、97-41000氣動套筒調節閥   概述

97-41000系列氣動套筒調節閥是由我廠引進美國Masoneilan公司的41000系列套筒閥與我廠自行開發的氣動薄膜多彈簧執行機構組成。由?F執行機構和41000系列套筒閥二部分組成。?F執行機構是常規的彈簧薄膜執行機構和一個力放大系統的組合，它利用杠桿原理。使執行機構的輸出力放大2.6-5.2倍，41000系列套筒閥是在單座閥體內插入一個圓筒形套筒，并以套筒為導向，裝配了一個在其內上下滑動的閥芯，套筒壁上分別開有特定流量特性的窗孔，閥芯作上下運動，使套筒窗孔流通面積發生變化，從而實現調節流量的目的。

97-41000系列氣動套筒調節閥整機具有流通能力大、抗振性好、泄漏等級高和使用壽命長等特點，是工業過程控制中較為理想的氣動調節閥產品。

二、型號編制說明

三、主要技術參數

I.本產品企業標準代號:Q/YXBM862

2.規格（見表1）

表1

注:(1)口徑一欄中6x3表示6"閥體內裝入3"閥內件，其余類推。

  (2)97/98-41400系列氣動套筒調節閥口徑為11/2"—6"。

3.連接形式（見表2）

●套焊   △螺紋連接   □法蘭   ■對焊

注:法蘭連接標準按ANSI B16.5-1981 ;套焊、螺紋連接標準按ANSI B16.11-1980;對焊連接標準按ANSI B16.25-1979。

4、溫度范圍、泄漏等級（見表3）

表3

注: (1)標準型閥蓋推薦使用溫度為-17-200℃。

(2)延長型閥蓋推薦使用溫度為-51~-18℃. 201---427℃。

   (3)低于-51℃時推薦使用特殊延長型閥蓋。

 (4)熱片型閥蓋推薦使用溫度為427℃以上。

5.固有流量特性

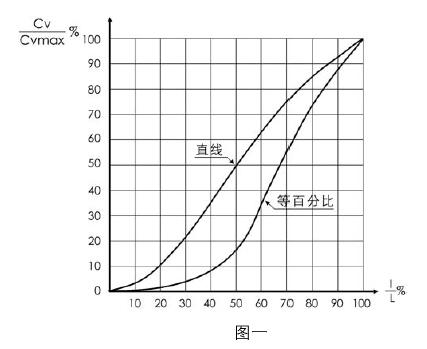

    標準閥內件有二種固有流量特性:直線和等百分比特性，特性曲線見圖一。

固有可調節比R:

100: 1(標準閥內件);

50: 1(低噪聲、抗氣蝕閥內件)

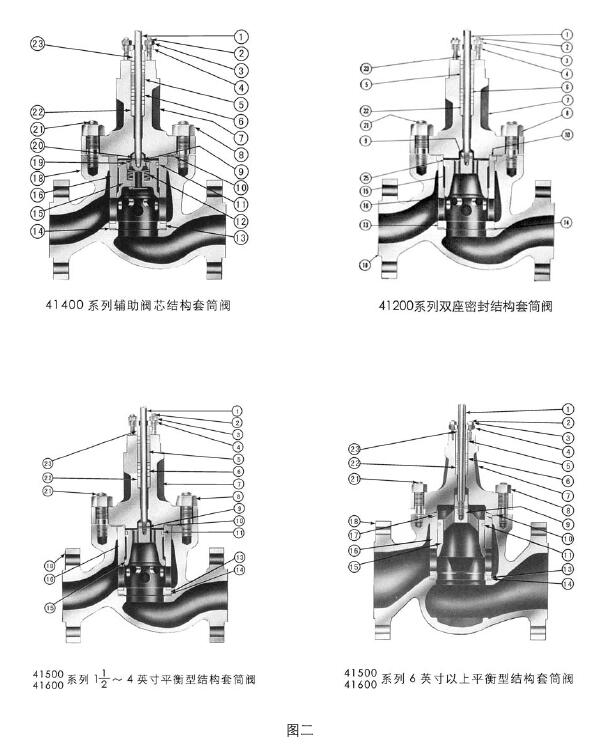

6.主要零件材料（見圖二、表4）

表4

注:也可用國內同類材料。
