水平壓力傳感器對開放式幾何形狀和容器中的液位測量解決方案
來源：上海自動化儀表有限公司作者：發表時間：2018-05-22 09:23:58【小中大】
由于其簡單的安裝方式和易用性，通過使用靜壓和水平傳感器進行液位測量是目前最流行的液位測量應用解決方案。然而，當使用流體靜力壓力傳感器測量液位變化時，必須從壓力測量值正確計算容器的充液高度，以獲得準確的液位測量結果。
那么，從靜水壓力來看，如何計算開放船只，開放水體或深井的填充高度？液體的液位和壓力讀數之間的關系是什么？我們上海自動化儀表有限公司介紹了靜水位測量如何工作。靜水壓力用于通過測量液柱來確定液位，并且與填充高度以及介質的比重和重力成正比。在重力作用下，靜水壓力隨著液柱高度的增加而增加，因此隨著容器的填充高度而增加。

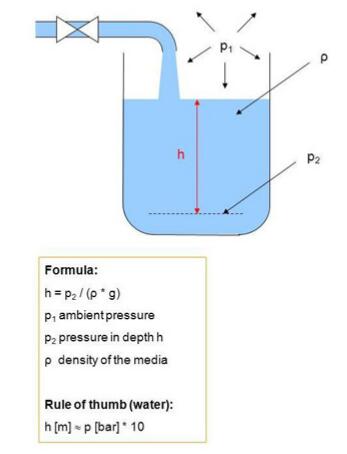

因此，水平計算公式如下：h = p /（ρ* g）p =靜水壓[bar relative]ρ=流體的比重[kg /m³] g =重力或重力加速度[m /s²] h =液柱高度[m]有關不同單位的進一步計算，請?jiān)谶@里找到一個有用的“ 單位轉換器 ”。
經驗法則 - 水：h = 1 bar相對 /（1000 kg /m³*?10 m /s²）= 10 m
對于中等水量，可以采用經驗法則，1巴的壓力對應于10米的填充高度。這個經驗法則可以用于選擇和規定合適的潛水壓力變送器 或壓力變送器。然而，使用液位測量作為受控變量，應該進行更精確的計算，其中包括溫度對密度的影響以及液位計算中與位置有關的重力。
由于介質的比重可能明顯偏離水的比重，因此這種經驗法則僅適用于密度接近水的液體。因此，例如，在柴油和水的填充高度相同的情況下，柴油的靜水壓力遠低于水的靜水壓力。
示例 - 柴油：h = 0.82 bar相對 /（820 kg /m³*?10 m /s²）= 10 m
在這個例子中，密度的差異導致了大約22％的測量誤差。在開放式盆地和容器中進行靜水位測量時，液體上方的氣體與環境空氣之間會發生壓力平衡，因此，介質頂部的氣體/環境空氣壓力不得計入水平。
通過使用潛水式壓力變送器，例如上海自動化儀表有限公司 LH-20型號，液位探頭的特殊電纜設計可自動補償通風罐外部的波動環境壓力，并始終為您提供正確的液位測量。
