6000萬加侖/日水處理設施中的液壓對閥門沖擊的解決方案
來源：上海自動化儀表有限公司作者：發表時間：2018-05-12 09:55:54【小中大】
早于2000年在美國東南部的一個縣的水務部門，位于其中一個美國發展最快的地區開始運營廢水處理設施。在2006年完工后，該膜廠正在運行每天許可6000萬加侖（mgd）的容量，平均值為30 mgd完成。 2016年該工廠開始出現水問題錘擊并開始審查現有設計的替代方案解決問題。
污水處理廠的膜廠有問題的治療設施正在運作以下列能力：
•6000萬加侖的許可容量每天（mgd）。
•完成后平均30 mgd。
•膜處理板澄清器流出物，并設計治療40MGD。膜流出物然后去通過三個更多的過程之前它返回到湖泊或河流。
•共有16列火車。
•增強型中空纖維膜充當物理屏障，產生最高質量的污水。在此外，該系統的模塊化設計允許膜作為容量要求添加增加，大幅減少前期
開發成本。膜設備使用一種組合20臺帶有相關止回閥的泵保護提供膜過濾，反沖洗脈沖和清水排出為該網站。
從2010年開始，工廠開始了有水錘問題，結果如下：
•每2-3次檢查一次氣門彈簧故障個月。
•修理和更換止回閥每3-4個月。
•增加緊固程序由于液壓而松動的翻邊系統震蕩。
•因重新調整儀器系統中的液壓沖擊。
•由于增加而導致容量損失維護程序。
尋求解決方案
2015年工廠開始審查現有設計的替代品努力解決這個問題考慮使用晶圓式軸流檢查閥門。考慮了軸向流動止回閥由于能夠最小化和/或減少基于水錘的影響關于軸流的區別和雙碟裝飾。另外，我們上海自動化儀表有限公司的閥門將被安裝在垂直向上流動以增加數量泵之間的管道直徑放電和止回閥。
了解改進的性能軸流式止回閥的最小化水錘，你必須考慮的裝飾設計的根本區別。就像球閥，截止閥，閘閥，等具有不同的流動特性，所以檢查閥門。止回閥可以分為兩個基本類別，擺動檢查和軸向流動。在每個這些類型有基于子類別在特定的修剪設計上。舉個例子：a搖擺檢查，而不是傾斜盤，而不是雙盤止回閥。每種類型有一個擺出來的修剪組件因此術語“擺動”檢查”。在軸流檢查的情況下閥門平行于軸線移動流動路徑。只有非滿貫沉默檢查閥門是這樣設計的。

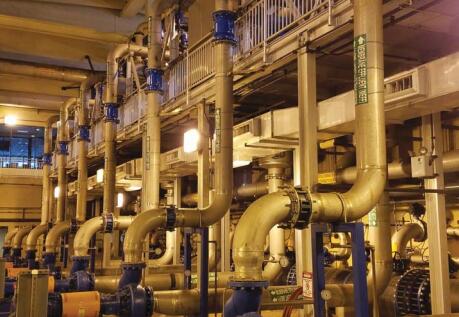

圖 使用雙碟止回閥進行初始安裝會導致過度的維護和更換
一個對比
在比較這兩種設計時，我們必須檢查修剪下的移動過程條件。在揮桿的情況下檢查閥門，如過程壓力和流量增加了裝飾擺出了流路以完成流動通過管道。每個旋轉度的光盤減少了有效面積接觸流動的同時，閥門打開。在雙重的情況下盤式止回閥內件旋轉著中心鉸鏈銷釘有一個螺旋用于關閉閥門的彈簧上游流量和壓力的減少。所以當閥門開始移動時0到90°，接觸面積越來越小與流動路徑，然而春天是由于旋轉而增加的力量光盤在鉸鏈銷周圍并且有效推動通常會導致的光盤關閉裝飾的顫動式運動。上反向流動或泵關閉相反當彈簧開始旋轉時會發生效應朝向上游的兩個半圓盤座位。有效性有所增加面向每個旋轉角度的方向上游座椅，因此回流或反對變化區域的背壓造成的光盤加速到上游座椅和閥門過程中的砰擊效果關閉。
這不像你家門口由于交叉通風而關閉發生在房子里。它不動在直線旋轉到門框，但實際上正在向門框加速產生砰擊聲。當然在你的房子你可能會感覺到一些振動在房間里由于可壓縮性空氣中，但液體不可壓縮環境，砰擊效應引起的在上游發生液壓沖擊波和管道安裝的下游。在軸流式單向閥的情況下，修剪平行于流路移動保持垂直于流動方向從整個閥門循環開始關閉并包括逆流。因此有效面積和力矢量該區域被線性彈簧對抗在相反的方向。所以典型的操作將以閥門為特征基于。移動到完全開放的位置上游壓力和流量條件作用于與之相反的垂直盤上一個相反方向的彈簧。上逆流或泵關閉一次彈簧力克服了上游壓力，修剪開始移動到上游座位沒有任何效果改變面積，并因此改變閥門在背壓或反向之前關閉流動接觸裝飾的背面。然而，仍有動力相關媒體正朝著封閉的方向前進閥門，但沒有額外的液壓由于閥門關閉造成的沖擊波。
所以，水錘的效果是最小化和/或可能消除。這兩種修剪類型之間的差異對于解決這個問題至關重要在膜廠的水錘。在除了解決水問題錘子，閥門也將被安裝在垂直流向上。軸流止回閥不受垂直流量的限制安裝。
圖2 安裝在膜廠的閥門。
圖3 其中一個20軸向流量檢查的特寫視圖
問題解決：
閥門安裝了一段時間六個星期，并分階段確保工廠在此期間并未完全關閉那時。由于每個泵組件都是重新配置和委托運營能夠評估和比較改進的性能和減少的影響還有其他閥門的水錘將被替代。在這個過程中安裝操作員評論不只能減少振動，但a減少相關的噪音量在工廠內由于使用而導致的軸向晶片式止回閥。一名操作員評論說，“有一次系統是很安靜，我們想知道這些泵是否是運行”。在編寫閥門時已經安裝了一年多了沒有任何與維修相關的問題的閥門和或水錘，法蘭泄漏或儀器校準問題。照片顯示了以前和當前安裝在閥門上的閥門膜水處理設施。

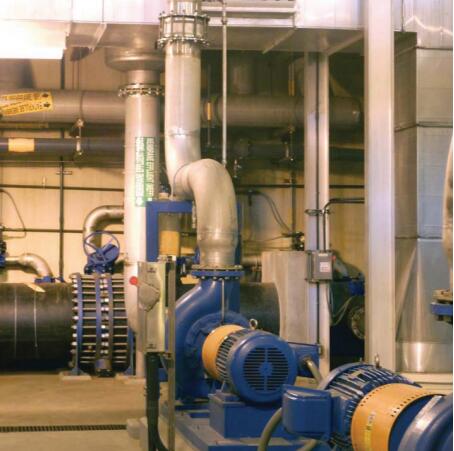

圖4 止回閥和控制閥。
