質量流量計的結構操作原則及工作原理
來源：上海自動化儀表有限公司作者：發表時間：2017-12-12 09:21:51【小中大】
質量流量計的結構操作原則及工作原理
質量流量計器根據作為電信號發送的設定流量自動地控制氣體的流量，而不受使用條件或氣壓變化的影響。流量大致可以分為兩類：體積流量和質量流量。體積流量測量受環境溫度和壓力的影響。要看到真實的流量，壓力和溫度條件需要是壓力條件，因此提供更加準確和穩定的流量測量和控制。我們的質量流量計廣泛應用于工業領域，作為精確控制流量或建立自動化生產線時不可或缺的設備。

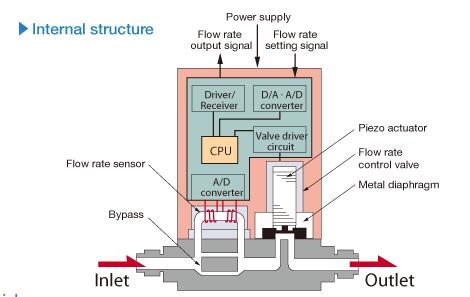

一、結構和操作原則
這些質量流量計有一個流量測量部分，其中包括一個傳感器，旁路，流量控制閥和特殊電路。 CPU是電路的一部分，這使得它是多功能和高效的。
氣體從入口接頭輸入，并分流，使其流過流量傳感器和旁路。傳感器測量氣體的質量流量，流量控制閥改變流量，使測量流量與從外部流量設定信號接收到的流量之差為0（零）。
由于采用了回路回路，所以即使存在二次壓力變化或環境溫度變化而影響導入氣體的供給壓力的情況，也能夠瞬時修正流量，能夠確保穩定的流量控制。
二、工作原理
●從入口進入的氣體首先分流流過傳感器或通過旁路。
●在傳感器處，質量流量被檢測為溫度的成比例變化并且被橋電路轉換為電信號。
●該信號通過放大校正電路，作為0?5V的線性電壓輸出。同時，它也被送到比較控制電路。
●比較控制電路比較流量設置信號和來自傳感器的交流設置信號，并將差值信號發送到閥驅動電路。
適當的流量控制閥移動器使得所需的流量設定點與流量輸出信號之間的差值接近零。換句話說，設備控制流量，使其始終處于設定的流量。
