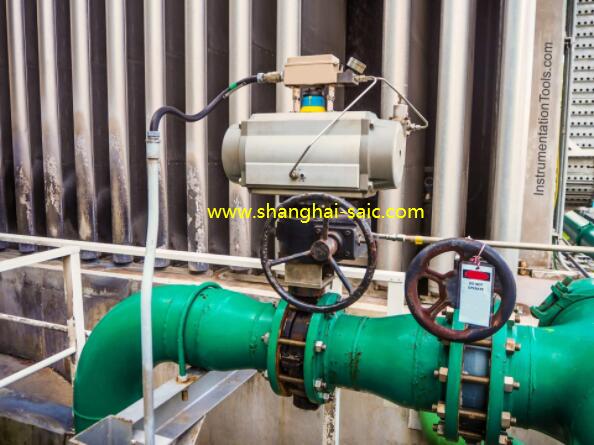

氣動管道設計與規范是怎樣的？本文給你完整答復

來源：上海自動化儀表有限公司作者：發表時間：2020-11-27 13:55:15【小中大】

工廠中使用的氣動管道用于輸送空氣有兩個基本原因：

（1）為操作儀器和其他設備而提供能量的；以及

（2）儀器之間的信息傳輸。

氣動管道

管道系統的完整性對于避免氣動供應的損失和傳輸信號的劣化至關重要。

送風通常是從外部氣體以60至150 psi表壓（400–1000 kPa）的壓力從外部來源輸送到控制中心的。它應該清潔，干燥，并適合應用和環境。

應該有足夠的供應空氣流量，以滿足控制中心對瞬態以及穩態條件的要求。當使用除空氣以外的其他氣體時，應考慮由于使用放氣式儀器而導致控制中心或控制室中氧氣的置換。

減壓站

減壓站（有時稱為“空氣裝置”）將供氣壓力降低并調節到適合該應用的水平。對于使用3–15 psi壓力表（20–100 kPa）信號范圍的系統，減壓通常為20 psi壓力表（140kPa），對于6–30 psi壓力表（40–200 kPa）信號范圍，壓力表為40 psi表壓（270 kPa）。

減壓站通常位于控制中心內部，但如果存在特殊的訪問要求或空間限制，則可以位于外部。

漿紗

控制中心中的空中用戶數量確定了容量要求。通常的做法是通過將每個氣動設備的最大消耗量相加并乘以1.3到2.0的安全性或尺寸系數來確定總瞬時空氣使用量。

空氣濾清器和壓力調節器是基于制造商的總容量數據，根據總調節瞬時使用量和要求的調節壓力來選擇的。

設計

通常采用雙壓力調節器和雙空氣過濾器的安裝。它們與適當的閥門平行布置，因此一個系統可以在另一個系統使用時進行維修。

使用三通閥時，在從一條支路轉移到另一條支路期間，它們不應中斷對儀器的供應。每條支腿都應配備壓力表以指示調節空氣的壓力。也可以安裝壓力表以指示供氣壓力。

建議使用帶防噴裝置或閥瓣和塑料透鏡的壓力表。低氣壓警報通常由減壓站的合適壓力開關觸發。必須有足夠的間隙才能提供系統服務和維護。

調節氣源接頭

調節后的空氣通常通過管道輸送到較大直徑的塑料或有色金屬管段，用作歧管或集管和儲氣罐，每個空氣使用者都將從中獲得供氣。

集管通常安裝在控制中心下部的水平或垂直平面中，并且在每個供氣出口處都有獨立的截止閥。每個截止閥都應標有不腐蝕的金屬或塑料標簽。最好提供多達15％的備用閥連接。

組件通常以剛性方式安裝，每英尺離開供料端至少傾斜1/8英寸，向下朝排水旋塞傾斜。如果減壓站的故障可能導致對空氣使用者造成超壓損壞，則應安裝適當尺寸的安全泄壓閥。該安全泄壓閥的尺寸必須通過一個調節器失效全開的額定流量。

各個空氣使用者通過管道連接到總管截止閥。該供應管通常是外徑為1/4英寸的軟銅，塑料或不銹鋼。某些使用大量空氣的設備可能需要外徑為3/8英寸或1/2英寸的供氣管，如該設備的規格所建議。

通常的做法是，隨著空氣使用者數量的增加，增加空氣供應集管的體積。為了最大程度地減少空氣需求瞬變期間整個供氣集管的壓降，通常的做法是使用較大直徑和較長的管道。
