簡要分析轉子流量計的組成、工作方式及其優缺點
來源：上海自動化儀表有限公司作者：發表時間：2020-01-11 13:28:59【小中大】
上海自儀有限公司轉子流量計是用于測量流體流量的流量計，它基于流體和重力施加的上推力原理，施加在浸沒物體上的浮力等于由物體排出的液體的重量。在此原理下，轉子流量計與浮錐管系統一起工作，它是世界上最常用的流量計之一。
組成：

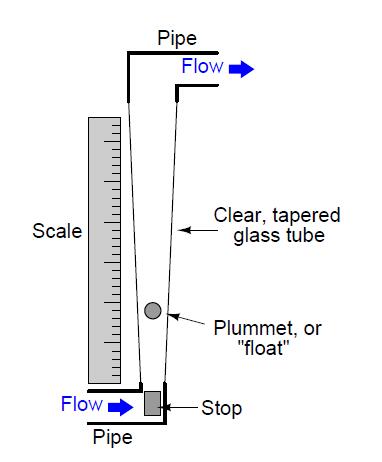

轉子流量計由錐形管和內部的浮子組成。根據目的，玻璃錐形管在其表面上具有刻度尺或與其相鄰放置刻度尺。
1.錐形管
錐形管垂直放置在內部呈圓錐形的流道中，所測量的量由上升的浮標高度定義。玻璃管用于液體和氣體的測量，金屬管用于高溫高壓的過程流體。
2.浮子
通常使用不銹鋼浮子，有從鉛到鋁的各種金屬用作浮子。考慮到密度，漂浮材料的形狀也根據應用而變化。
工作方式：

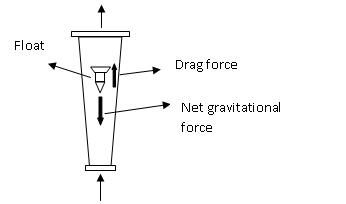

流體從錐形管的底部進入，然后一些流體直接撞擊到浮子的底部，而另一些流體則通過浮子。現在浮子受到兩個相反方向的力，向上的浮力和向下的重力。流體流動使浮子克服重力向上運動。在某個點，流動面積達到了一個點，在該點上，浮體上的壓力產生的力與浮子的重量完全匹配。當浮球周圍的區域產生足夠的阻力等于重量（浮力）時，浮球將達到平衡。由于浮子的重量和重力是恒定的，向上移動的距離浮子與流過錐形管的流體的流速成正比。
測量原理：
但是，此應用程序的區別在于，由于壓力差將保持恒定并且流體密度也可能會保持恒定，所以轉子流量計內部的值是恒定的。因此，k將與Q成比例地變化，k內與浮子位置相關的唯一變量是浮子和管壁之間的流動面積。
優點：
—無需外部電源
—簡單可靠的設計
—可以測量液體或氣體流量
—比例近似線性
—它可以測量腐蝕性流體的流量
—更好的范圍
—低成本和低壓降
缺點：
—應該垂直安裝
—并需要襯里安裝
—測量不確定度
—難以處理的玻璃類型
