詳細討論閥門解剖結構和不同類型的直動閥門相關知識
來源：上海自動化儀表有限公司作者：發表時間：2019-02-28 08:49:40【小中大】
在本文中，電磁閥可歸類為直動式電磁閥和伺服輔助，我們上海自動化儀表有限公司將對直接閥門解剖結構和不同類型的直動閥門進行詳細討論。

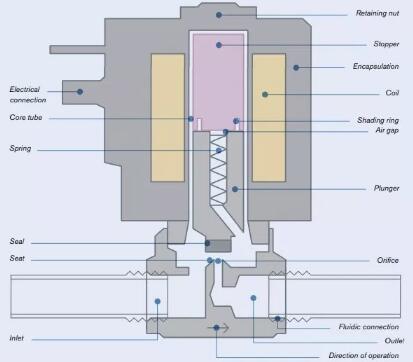

直接作用瓣膜解剖學
1.Coil
包裹的漆包銅線圈，集中了電流。通過導體時產生的磁場效應。可采用交流（AC）或直流（DC）。直流線圈更安靜，在柱塞或芯管上顯示出更小的磨損并且表現出高的保持力，而交流線圈雖然顯示更快的切換時間，但是可以產生嗡嗡聲，需要遮光環并且如果柱塞則面臨燒壞的風險被卡住了。
2.Plunger
精確質量，當添加電流時，它對線圈產生的磁場的影響作出反應。只要電流流動，柱塞就由線圈保持。當電流停止時，彈簧迫使柱塞返回其靜止位置。需要嚴格的磁化特性，低磁記憶效應，高耐磨性以及高耐化學性。
3.Spring
當閥門看不到動力時，彈簧通常對著線圈工作以將閥門恢復到其正常位置。
4.電氣連接
提供廣泛的全球電氣連接。許多電磁閥系統設計用于IP65保護。
5.核心管
柱塞移動的精確管。
6.Shading ring（僅限AC時需要）
位于止動器中的導電環，用于防止基于電源頻率的恒定振蕩。如果沒有這種附加噪聲，則彈簧力和磁力的相互作用會產生噪聲，當每個周期兩次時，電壓降至零并且彈簧贏得比賽。
7.Air Gap and Stopper
在塞子和柱塞的極面上進行關于均勻度，平坦度和峰谷高度的嚴格要求，以實現盡可能高的無嗡嗡聲保持力。由于空氣的磁導率顯著小于鐵的磁導率，所以極之間的大氣隙大大降低了保持力。
8.Encapsulation
在線圈周圍模制聚酰胺或環氧樹脂涂層以保護其免受損壞。材料決定了線圈的工作速率。封裝材料和線圈表面區域預測良好的散熱和來自表面的輻射。化學電阻封裝可保護電氣系統免受灰塵，污垢和濕氣等有害影響。
9.Orifice
通常通過以mm為單位的直徑來測量，這決定了介質壓力將作用的區域以及當閥門通電時介質將流過的間隙。
10.Fluidic連接
許多流體尺寸和連接可用于滿足當?shù)氐乩砘蛐袠I(yè)特定標準。
11.密封和座椅
密封件是柔軟的材料，永久地連接到柱塞上，當坐在閥座上的一個凸起的區域上時，它阻止流體從孔的一側流到另一側，從而集中了密封的壓力。
1.直接作用：柱塞雙向
直動式柱塞電磁閥是最常見的，并采用堅固，經過驗證的工作原理。
當沒有電力施加以卷繞芯彈簧時，在流體壓力的幫助下，迫使柱塞和附接的密封件到閥座上，并且阻止從入口到出口的路徑。當通電時，電磁線圈產生足夠的磁力以拉動柱塞并向上密封彈簧和流體壓力，從入口到出口的路徑打開并開始流動。

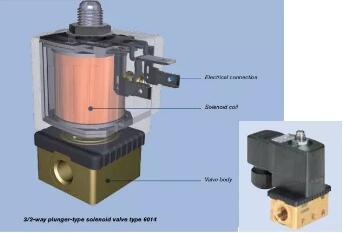

2.直接作用：柱塞3路
這些閥門有三個端口和兩個閥座。一個閥座始終打開而另一個閥座關閉。這些閥門可用于混合和分配，并且通常與壓縮空氣一起用于引導較大的氣動閥門。
當沒有施加電壓但A端口直接連接到R端口時，常閉的3/2向閥不允許從壓力端口（P）流向A端口。在這種斷電狀態下，強大的錐形彈簧抵抗來自座椅下方的介質壓力，迫使柱塞到座椅上。當線圈通電時，柱塞向上拉動并允許P端口和A之間流動，同時關閉A至R通道。

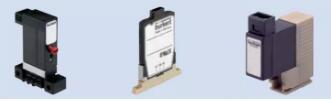

3.Direct Acting：Pivot
旋轉式電樞閥具有出色的可靠性，易用性和較長的使用壽命。閥通過線圈切換，引起芯圍繞基座中的樞軸的橫向/旋轉運動。因此，電樞可以密封體腔中的兩個水平布置的座中的一個。與柱塞式閥門相比，樞轉的電樞允許使用介質分離隔膜，這意味著這些閥門可用于控制腐蝕性，污染或腐蝕性流體和真空。它們易于安裝，可提供2/2和3/2兩種版本。與柱塞閥不同，3/2版本的所有3個端口都在同一平面上。
4.直接表演：搖桿
搖臂電樞具有極高的循環壽命，無論是否有隔離膜片都可以構建。在每種情況下，施加到線圈的能量移動水平的，低質量的搖桿圍繞座椅之間的支點移動，具有非常小的摩擦后果，密封抵靠兩個垂直定向的座椅中的一個。該操作概念適用于2/2路和3/2路版本，并且該系統還提供合理的抗背壓能力。所有端口都容納在閥體的同一平面內或歧管上的內嵌。沒有隔膜，閥門用于控制中性氣體和液體
經常在危險和非危險區域用作氣動閥門的先導閥。當隔膜集成到設計中時，為了將閥門的機械結構與流體路徑分開，閥門可以用于侵蝕性流體，因此它們可以用作獨立閥門，也可以用作大型伺服輔助閥門的隔離式導閥。
5.Direct Acting：Flipper
鰭狀板電樞在兩個相對的座位之間移動高科技完全封裝的柔性密封系統。翻轉閥具有極高的循環壽命，并且始終采用隔離膜片構造。垂直電樞具有永磁體，并且低質量的鰭狀物圍繞兩個座椅下方的支點移動，具有非常小的摩擦后果。這種操作概念適用于2/2路和3/2路版本，并且在兩種情況下，端口都容納在閥體的同一平面內或在歧管上串聯。這些閥門通常用于中性氣體和液體的可重復控制，并經常用作危險和非危險區域的氣動閥門的先導閥。
