上自儀對線性和旋轉閥門進行深入研究
來源：上海自動化儀表有限公司作者：發表時間：2018-10-19 12:37:41【小中大】
什么是控制閥？
在我們談論控制閥本身之前，我們上海自動化儀表有限公司將介紹您應用它們的地方以及您可能需要它們的原因。對于你們中的一些人來說，這似乎太基本了，但我們希望讓所有讀者都在同一頁面上。如果您想要更高級的內容，那么您可以在此處找到它。
您想要的控件類型將決定循環中的元素。對于監控，您只需要一個測量設備來發現數據，并需要一個控制系統來為您收集和存儲數據。
如果您的應用需要控制產品以達到特定的設定值，那么您將需要超出測量設備和控制系統的第三個元素，即最終控制元素。在這里，系統將具有控制策略和該過程變量的設定值。最終控制元件可以是控制閥，泵，馬達，阻尼器等。
上海自動化儀表股份有限公司閥門是最受歡迎的最終控制元件之一，可以處理各種不同部分的氣體到固體產品。簡而言之，控制閥會在管道中形成障礙物。它可以打開和關閉，允許或多或少的產品通過，以達到控制系統的設定點。
現在，讓我們仔細看看控制閥的類型。適合您的閥門取決于您的工藝和您想要的結果。我們在前一篇文章中回顧了線性和旋轉閥門，但現在我們將對每個閥門進行深入研究。

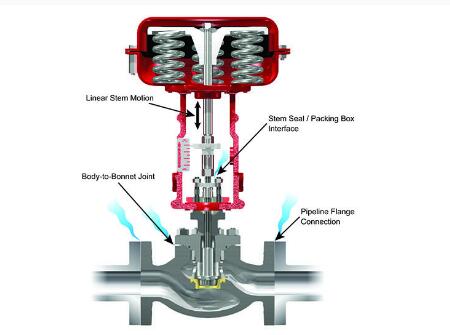

線性控制閥
正如您所猜測的那樣，線性閥門具有一個直線運動的開合元件。讓我們來看看各種類型的線性控制閥。
地球
你會在全球找到很多截止閥，它們有兩種類型，單座和雙座。讓我們理解這兩個模型之間的區別。
全球單座
在這種情況下，通過閥門的流體只有一個孔口可以通過。根據插頭的不同，您可以在閥門關閉或打開的情況下更改閥門的狀態。請記住，產品始終需要在閥門的自然位置流動。
全球雙座位
這種類型的閥使流體同時通過兩個孔。在這里，您還可以將閥門的自然位置關閉或打開。但是，插頭有不同的設計，因為它應該同時打開和關閉兩個孔。
全球3路
這種變化與單座和雙座控制閥完全不同。當您需要混合兩個產品或者您想將一個產品分成兩個輸出時，您將使用這個產品。根據您的應用，閥體的內部工作變得更加復雜。
在第一個圖中，您有流體進入B點和C點，它們混合到出口點A您可以通過調整插頭來控制進入閥門的產品的混合。
第二個閥門將流量從A點分流到C點和B點。在這里，您可以通過調整插頭來控制進入C和B的產品數量。
地球籠
這個模型來自一個非常古老的概念，但更新使其與市場相關。帶有單個閥座的球形籠控制閥具有類似的工作原理，但與球形控制閥不同。但是，您仍然需要克服插頭的力來控制通過閥門的流體。
最重要的是，您可以獲得一個平衡的單座椅，插頭類似于您在雙座椅中找到的插頭。插頭兩側的力均衡，因此您無需施加太大的力即可將其關閉。
地球角
在這里，我們有一個類似于球形控制閥的工作原理，但是你以一個角度而不是水平安裝它。
光圈
隔膜控制閥有一些缺點，但它可以節省金錢，具體取決于您的應用。與全球控制閥完全不同的設計，你會發現它具有腐蝕性產品，高粘度液體和固體液體。雖然它限制了您的尺寸和溫度，但它的結構形成了良好的防泄漏密封。
畢方
該閥門主要為現場技術人員和工程師提供方便的維護。它處理高腐蝕性產品，因此您當然需要定期維護它以保持其正常工作。
該閥門的設計使其易于更換內部零件。不幸的是，它比其他閥門成本更高，因為與腐蝕性產品的化學兼容性意味著昂貴的材料。
斷頭臺
通常，閘刀閥阻擋低壓氣體和空氣流動。你可能猜到這個形式是什么形式。根據您的泄漏規格，您還可以獲得單座和雙座。

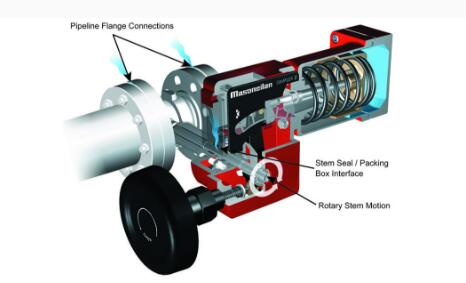

旋轉控制閥
上海自動化儀表有限公司旋轉閥門變得越來越流行，很可能是由于它們的成本和重量輕。當然，他們也有利弊。所以讓我們回顧一下。
蝴蝶
這個環形閥在中間有一個圓盤，用作插頭。基本上，身體的座位是它自己的墻壁，但您可以根據供應商有其他概念。
通常，您將使用2到24英寸的晶圓工藝連接和更大尺寸的法蘭。考慮到打開和關閉閥門所需的力從60度到100度，大多數供應商建議將其工作范圍保持在0到60度之間。當您在0到60度工作時，您可以使用標準尺寸。否則，您需要更改它。您也可以對此閥門進行更改 - 不同的圓盤襯里，復合材料座椅等。
球
很長一段時間，你在開/關控件中看到了很多這種類型，但它在漸變控制中也變得越來越常見。這里，閥門有一個球作為塞子，允許完全或部分流過閥門。
它與雙座椅配合使用，與其他型號相比具有很大的泄漏規格。這個計為非平衡閥，因為流體將試圖關閉它并且您沒有平衡力。但它也可以在兩個流動方向上起作用。
不同類型的塞子可以增加這種閥門。一個允許全流量以90度的開度通過閥門。另一種方法是將通過閥門的流體限制在40％。您還可以找到可影響閥門控制的不同類型的閥座。
流動特性
我們提到閥門可以根據其插頭類型而變化。因此，您應該知道插頭從座椅移動所產生的流動特性。在計算中，我們有持續的壓力，但現實有不同的想法。
我們有兩個概念來定義流動特性，固有/內在和有效/安裝。我們根據實驗室測試以及插頭及其座椅的特性確定固有流程。我們根據工藝條件從實際過程中獲得有效的流程。

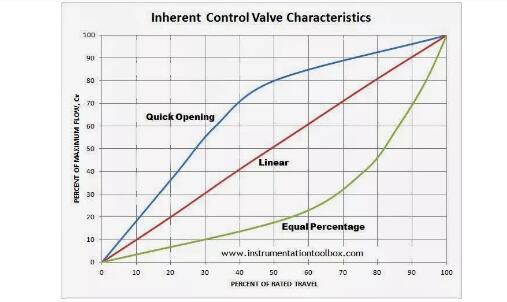

讓我們來談談固有流動的流動特性曲線。
快開
在這里，控制閥將使用一小部分插頭提供巨大的流量變化。例如，當你有25％的范圍時，你幾乎有完整的流量通過控制閥。這種類型的閥門適用于開/關控制。
線性
這種類型的曲線具有與流動的運動的比例變化，因此它繪制為直線。
平等百分比
在這種情況下，閥門運動的相等增加將產生與流速的增加成比例的百分比。看看這個等式：
Q = Q 0 e Kx
Q 0 =初始流量
K = Log R / x max
x =閥門行程
R = Q max / Q min
修改拋物線
修改后的拋物線沒有正確的描述。基本上，它表示線性和等百分比之間的流動特性。
