稱重傳感器與Arduino板連接的操作步驟
來源：上海自動化儀表有限公司作者：發表時間：2018-10-10 08:49:47【小中大】
多年來，許多客戶向我們上海自動化儀表股份有限公司詢問了將稱重傳感器與Arduino板連接的最簡單方法，以便他們可以獲得準確的重量測量。稱重傳感器等儀器提供的信號值很小，需要進行放大處理，因此無需額外的電子元件，這些傳感器就不能也不應該直接連接到Arduino的I / O引腳。Arduino板有一個10位ADC，這意味著模擬輸入引腳的分辨率為5V /1024≈4.9mV。因此，如果沒有適當的放大和濾波，Arduino板將無法識別小于4.9mV的變化。將稱重傳感器與Arduino連接的兩種常用方法是：
1、放大稱重傳感器的輸出電壓信號（使用預先封裝的儀表放大器IC，由Arduino的ADC處理）。
2、使用可與Arduino連接的高分辨率ADC。
幸運的是，對于尋求即插即用解決方案以避免額外布線和編碼的人來說，有一個新的選擇：應變計稱重傳感器屏蔽。該電路板使Arduino和儀表放大器的連接變得更加容易。這種可堆疊的屏蔽可以與各種低輸出傳感器一起使用，例如稱重傳感器。它是精確放大測量的低成本解決方案，尤其適用于機器人，多通道系統，醫療儀器，工業過程控制等。該稱重傳感器盾采用AD8426雙通道儀表放大器。AD8426放大器產生的增益范圍為1至1000，具體取決于GAIN電阻值。每個通道的輸出參考電壓可通過兩個板載電位器進行調節。對于兩個通道，屏蔽還具有1000Hz的低通二階貝塞爾濾波器。

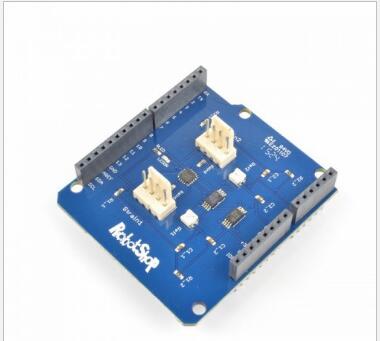

圖：應變式稱重傳感器護罩
設置和接線：
稱重傳感器通常有4根電線，但檢查所用裝置的接線非常重要：
紅線：激勵+
黑線：激勵 -
綠線：信號+
白線：信號 -

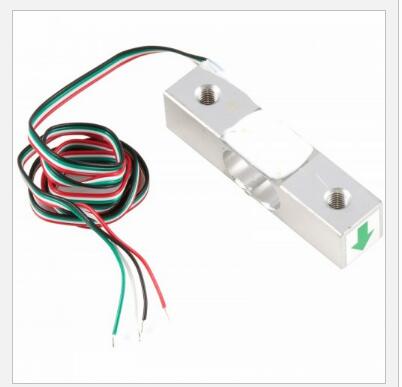

圖：5 kg微型稱重傳感器
將上海自動化儀表股份有限公司稱重傳感器連接到屏蔽所需的部件：
稱重傳感器屏蔽；
稱重傳感器；
Arduino董事會；
4 x 0.1英寸間隔F / F跳線（一端剝線）；
熱縮（可選）；
烙鐵。

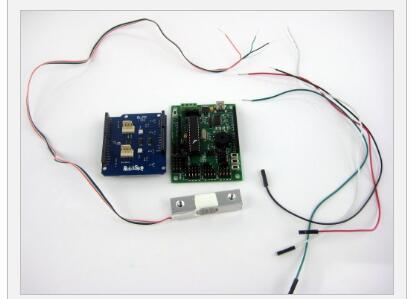

圖：需要的部件
將F / F跳線焊接到稱重傳感器線。為避免在連接稱重傳感器時混合電線，您可以選擇與稱重傳感器相同的顏色線：

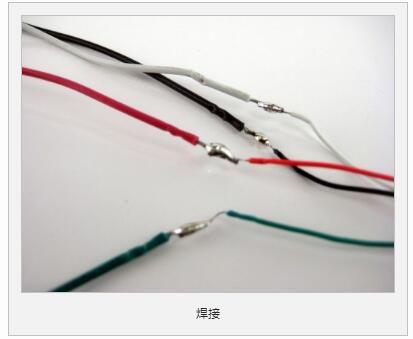

圖：焊接
在焊接區域添加熱收縮：

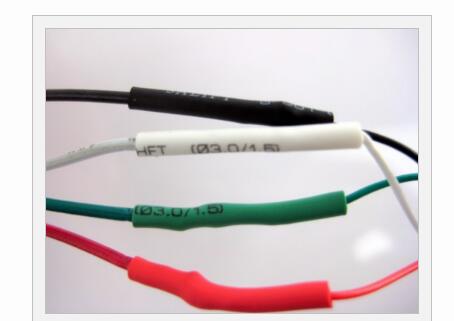

圖：熱收縮
將稱重傳感器連接到稱重傳感器放大器屏蔽：

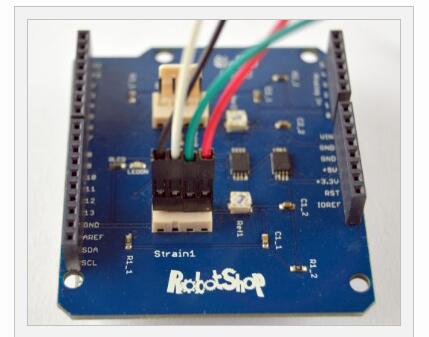

圖：連接稱重傳感器
將稱重傳感器放大器屏蔽層疊在Arduino板上：

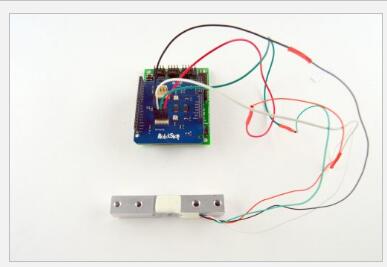

圖：堆疊稱重傳感器護罩
所述稱重傳感器盾分別采用模擬引腳A0和A1為應變1和應變2輸入。電路板上的白色連接器是4針Molex連接器，間距為0.1英寸。每個通道有兩個修改可用于調整屏蔽的輸出電壓，如下所述：
獲得每個通道的放大增益取決于Gain1 / Gain2電阻。AD8426的默認增益為1，沒有增益電阻。屏蔽的標準增益電阻值為100歐姆（對于每個通道），增益為495.這些電阻可以根據用戶的應用進行更換。可以使用以下增益公式計算增益（來自AD8426數據表）：Rgain = 49400 /（增益-1）
圖：放大器增益電阻
參考電壓
參考電壓功能用于將輸出信號偏移到中間電源電壓，以與單個電源ADC一起使用。可以使用與每個通道相關的板載電位計設置參考電壓。

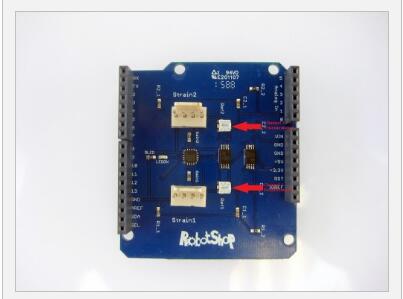

圖：通道1和2參考電壓
Arduino示例代碼
該Arduino示例代碼讀取模擬引腳0（應變1）和模擬引腳1（應變2），以便可以通過線性插值校準稱重傳感器。
