SPD智能電-氣閥門定位器
產品說明： SPD智能電-氣閥門定位器是自行開發的智能型儀表產品。它以微處理器技術為基礎，使產品具有自動整定、自行診斷、顯示報警等功能;在氣路放大系統中還采用壓電技術，完全克服
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
SPD智能電-氣閥門定位器是自行開發的智能型儀表產品。它以微處理器技術為基礎，使產品具有自動整定、自行診斷、顯示報警等功能;在氣路放大系統中還采用壓電技術，完全克服了傳統的噴嘴一擋板結構的弊病，提高了抗振能力，節省氣源的消耗;該產品不僅可以和各種型號的執行機構相配用，而且不必再用行程開關，閥位傳送器等附件，所以它是新一代的閥門定位器，完全符合現場總線控制系統的智能化儀表要求。
產品主要功能:
1.自動整定
2.故障報警功能
3.4- -20mA.DC閥位信號反饋功能
4.輸出特性修正功能
5.現場配置功能
6.信息管理功能
7.支持日ART協議通訊
一、主要技術參數和性能
1.產品企業標準代號:Q/YXBM873
2.技術參數
|
輸入信號(mA.DC) |
標準信號:4一20 |
|
分程信號:4---12、12-20 |
|
|
輸入阻抗 |
550W (20mA.DC時) |
|
輸出作用方式 |
單作用 |
|
輸出特性 |
直線;等百分比;修正百分比;自定義 |
|
氣源壓力（MPa） |
0.14-0.6 |
|
配用執行機構行程范圍 |
0-100m m(直行程) |
|
0---90°(角行程) |
|
|
重量(kg) |
1.5 |
3.主要性能指標
|
項目 |
技術指標 |
|
基本誤差 |
士1% |
|
回差 |
0.8% |
|
死區 |
0.4% |
|
耗氣量 |
0.04Nm3/h（標準狀態下，氣源壓力為0.14MPa時) |
4.防爆等級、防護等級、接口、環境要求
|
防爆等級 |
本安型:ia II CT6 |
|
防護等級 |
IP55、 IP65(特殊訂貨) |
|
電氣接口 |
M20 x 1.5 |
|
氣管接口 |
M10x1（標準）、1/4NPT |
|
環境溫度 |
-20℃~700℃ |

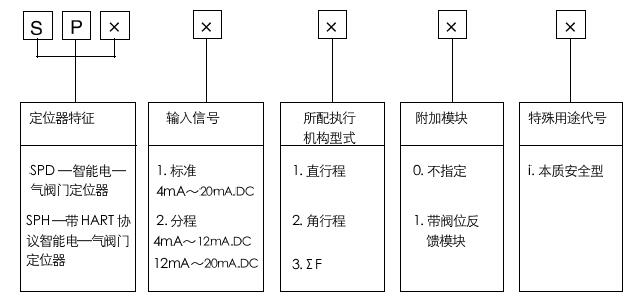

二、型號編制說明
智能電-氣閥門定位器型號編制說明:

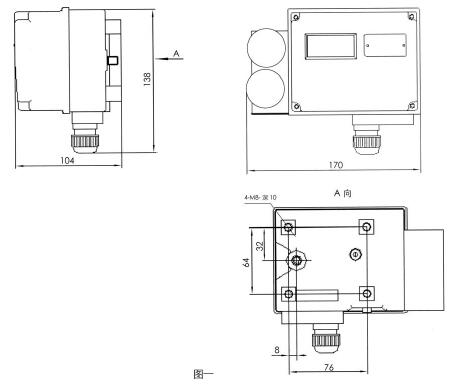

三、外形尺寸
