ZAZSC Ⅲ型電動角形調節閥
產品說明： 一、ZAZSC Ⅲ型電動角形調節閥 概述 Ⅲ型電動角形調節閥包括ZAZPC電動單座調節閥、ZAZNC電動雙座調節閥、ZAZSC電動角形調節閥、ZAZMC電動套筒調節閥(以上簡稱電動調節
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
一、ZAZSC Ⅲ型電動角形調節閥 概述

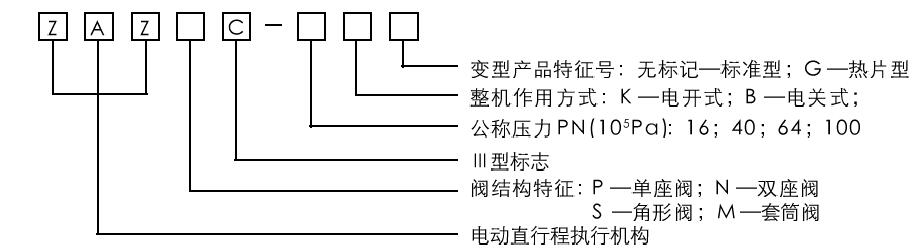

二、產品型號及其編制說明
|
電動角形調節閥 |
ZAZSC-64型 |
ZAZSC-64G型 |
型號表示方法例:ZAZSC一64一BG
表示:電關式、公稱壓力PN6.4MPa、熱片型電動角形調節閥。
三、連接形式
|
連接形式 |
閥體公稱壓力PN(MPa) |
閥體材料 |
法蘭標準 |
|
法蘭式 |
1.6 |
鑄鐵 |
JB78-59PN1.6MPa |
|
4.0 |
鑄鋼、鑄不銹鋼 |
JB79-59PN4.0MPa |
|
|
6.4 |
JB79-59PN6.4MPa |
||
|
螺紋式 |
10 |
管螺紋G3/4 |
四、主要技術參數
|
公稱通徑DN（mm） |
G3/4 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||
|
額定流量系數Kv |
單閥座 |
0.08 |
1.2 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
- |
- |
||
|
0.12 |
|||||||||||||||||
|
0.20 |
2.0 |
||||||||||||||||
|
0.32 |
3.2 |
||||||||||||||||
|
0.50 |
|||||||||||||||||
|
0.80 |
5.0 |
||||||||||||||||
|
雙閥座 |
- |
- |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|||
|
套筒閥 |
全量 |
- |
- |
15 |
- |
35 |
50 |
- |
125 |
190 |
- |
400 |
630 |
- |
- |
||
|
0.6Kv |
- |
- |
9 |
- |
20 |
30 |
- |
75 |
115 |
- |
240 |
350 |
- |
- |
|||
|
角形閥 |
- |
1.6 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
- |
- |
|||
|
2.5 |
|||||||||||||||||
|
4.0 |
|||||||||||||||||
|
6.3 |
|||||||||||||||||
|
額定行程（mm） |
10 |
16 |
25 |
40 |
60 |
100 |
|||||||||||
|
配用電動執行機構 |
型號 |
ZKZ |
2100 |
2200 |
3300 |
4400 |
5500 |
5600 |
|||||||||
|
推力N |
- |
1000 |
1000 |
2500 |
6400 |
16000 |
16000 |
||||||||||
|
全行程時間(S) |
- |
6.5 |
10 |
15.5 |
25 |
37.5 |
62.5 |
||||||||||
|
型號 |
ZAZ |
ZAZ310R |
310R;310R-X |
410R;410R-X |
510R;510R-X |
||||||||||||
|
推力N |
250 |
2504000 |
4000 |
6400 |
16000 |
||||||||||||
|
全行程時間(S) |
20 |
20 8 |
12.5 |
20 |
32 |
37 |
62 |
||||||||||
|
公稱壓力PN(MPａ) |
單座閥 |
10 |
1.6；4.0；6.4 |
- |
|||||||||||||
|
雙座閥 |
- |
1.6；4.0；6.4 |
6.4 |
||||||||||||||
|
套筒閥 |
- |
4.0；6.4 |
- |
||||||||||||||
|
角形閥 |
- |
6.4 |
- |
||||||||||||||
|
介質溫度范圍 |
PN1.6(MPａ) |
-20~200℃ |
|||||||||||||||
|
PN6.4(MPａ) |
-29~250℃；-60~250℃ |
||||||||||||||||
|
固有流量特性 |
直線 |
直線；等百分比 |
|||||||||||||||
|
防護型式 |
普通型；防爆型（d II BT3） |
||||||||||||||||
|
固有可調比R |
30：1 |
||||||||||||||||
五、主要技術性能指標
本產品的企業標準代號:Q/YXBM326
|
序號 |
項目 |
技術指標 |
|
|
1 |
輸入信號（mA.DC） |
4～20 |
|
|
2 |
輸入電阻 |
250Ω |
|
|
3 |
輸入通道 |
3個隔離通道 |
|
|
4 |
基本誤差 |
±2.5%； ±5% |
|
|
5 |
回差 |
2%；3% |
|
|
6 |
死區 |
3%；5% |
|
|
7 |
額定流量系數誤差 |
≤10%，當KV≤5時為±20% |
|
|
8 |
泄漏量 |
雙座、套筒 |
10-3X閥的額定流量 |
|
單座、角形 |
10-4X閥的額定流量 |
||
|
9 |
臨界流量系數Cf |
單座 |
流量：0.92；流關：0.85 |
|
雙座 |
0.84 |
||
|
套筒 |
0.91 |
||
|
角形 |
流量：0.93；流關：0.80 |
||
六、閥體材料、適用介質溫度范圍
|
閥體材料 |
材料牌號 |
公稱壓力（MPa） |
工作溫度 |
|
|
常溫型 |
熱片型 |
|||
|
鑄鐵 |
HT200 |
1.6 |
-20~ |
— |
|
鑄鋼 |
WCB |
4.0;6.4 |
-29~ |
-29~450℃ |
|
鑄不銹鋼 |
ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti |
4.0;6.4 |
-40~ |
-60~450℃ |
七、主要零件及常用材料

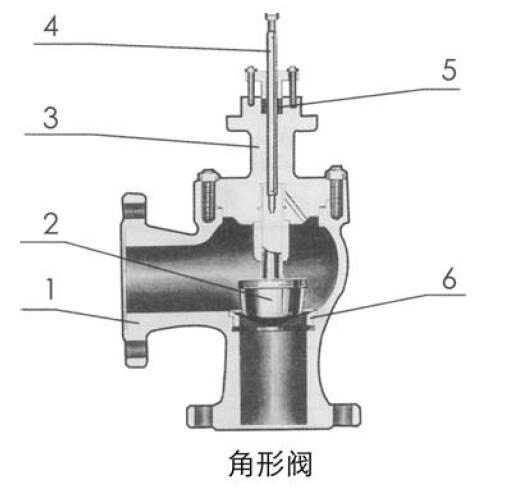

ZAZSC Ⅲ型電動角形調節閥的主要零件及常用材料見下圖：
|
序號 |
零件名稱 |
材料 |
|
1 |
閥體 |
HT200 WCB ZG1Cr18Ni9Ti 、ZG0Cr18Ni12Mo2Ti |
|
2 |
閥芯 |
1Cr18Ni9Ti |
|
3 |
上閥蓋 |
HT200 WCB ZG1Cr18Ni9Ti 、ZG0Cr18Ni12Mo2Ti |
|
4 |
閥桿 |
1Cr18Ni9Ti |
|
5 |
填料 |
聚四氟乙烯 |
|
6 |
閥座 |
1Cr18Ni9Ti |
|
7 |
下閥蓋 |
HT200 WCB ZG1Cr18Ni9Ti 、ZG0Cr18Ni12Mo2Ti |
|
8 |
纏繞式墊片 |
1Cr18Ni9Ti夾石棉 |
|
9 |
套筒 |
1Cr18Ni9Ti |
