ZDL-21115電動調節閥

產品說明： ZDL-21115電動調節閥概述 ZDL-21115電動調節閥由電動執行機構和我廠從美國Masoneilan公司引進的21000系列單座閥及41000系列套筒閥組成。電動執行機構可分別配用

質量穩定：實行全過程質量監控，細致入微，全方位檢測！

真品保證：正品保障，防偽標志

交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

全國咨詢熱線：

021-56725115

立即采購

產品說明

ZDL-21115電動調節閥 概述

ZDL-21115電動調節閥由電動執行機構和我廠從美國Masoneilan公司引進的21000系列單座閥及41000系列套筒閥組成。電動執行機構可分別配用從日本KOSO引進的3610L系列、從英國Rotork公司引進的ML系列、深圳萬訊自控有限公司與德國PS公司合資生產的PS系列等。

主要特點：

ZDL-21115電動調節閥采用頂端導向結構，能夠提供足夠的支持，確保閥芯穩定操作。該閥通用性好，可適用于各種流體的過程控制。

1、具有各種閥芯，包括快速更換閥芯，低容量閥芯、軟密封閥芯、低噪聲和抗氣蝕閥芯，使用面廣。

2、采用頂端導向結構，導向面積大，穩定性好。

3、泄漏量小。

4、閥芯、閥座的密封面可堆焊鎢鉻鈷硬質合金，提高調節閥的使用壽命

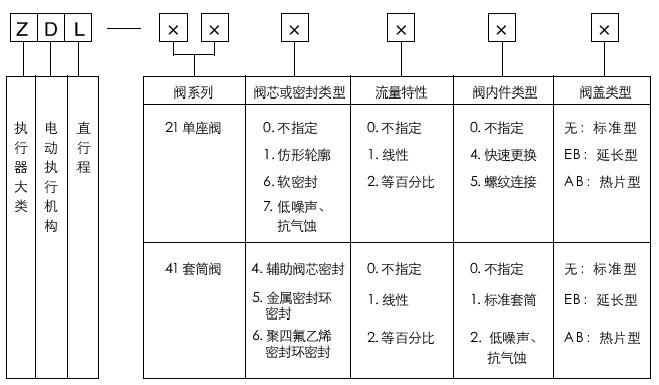

二、型號編制說明

型號編制說明

三、主要技術性能指標

I.本產品企業標準代號:Q/YXBM772

2.規格（見表1）

▲ZDL-21115

表1

壓力等級口徑	150	300	600	900	1500	2500
3/4	○	○	○	—	—	—
11/2	○	○	○	○	○	○
2	○	○	○	○	○	○
3	○	○	○	○	○	○
4	○	○	○	○	○	○
6	○	○	○	○	○	○

3.連接形式（見表2）

●套焊 △螺紋連接 □法蘭 ■對焊

注:法蘭連接標準按ANSI B16.5-1981 ;套焊、螺紋連接標準按ANSI B16.11-1980;對焊連接標準按ANSI B16.25-1979。

▲ZDL-21115

表2

口徑（英寸）	壓力等級ANSI Class
口徑（英寸）	150	300	600	900/1500	2500
3/4	□●	□●	□△●	—	—
11/2	□●	□●	□△●	□●	□●
2	□●	□●	□△●	□●	●
3	□■	□■	□■	□■	■
4	□■	□■	□■	□■	■
6	□■	□■	□■	□■	■

4.固有流量特性

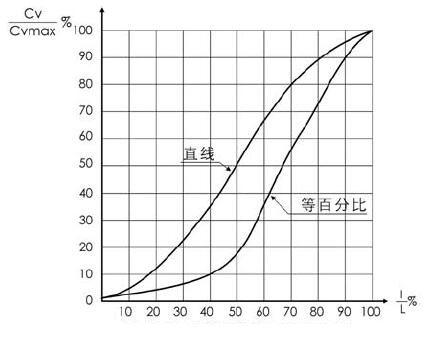

仿形輪廓閥芯、軟密封閥芯有二種固有流量特性：直線和等百分比特性，特性曲線見圖一。低噪聲、抗氣蝕閥芯只有直線特性。

固有可調比R 50:1

ZDL-21115流量特性

5.電動執行機構主要技術參數（見表3）

項目	配用電動執行機構型號
項目	3610L 系列	ML 系列	PS系列
輸入信號	4～20mA 1～5V	4～20mA ； 24VDC 脈沖 1～5VDC DCS控制信號	4～20mA 2～10V
位移速度（mm/s）	1.7（361LSB-50） 2.0（361SC-99）	0.9（7ML） 1.2（11ML） 4.5（16ML）	1.0（PSL204、PSL208、PSL320）
電源電壓	220V 50Hz	380V 50/60Hz	220v 50Hz
環境溫度（℃）	-10～60	-30～70	-20～60（低于-20時裝加熱電阻）
外殼防護等級	IP55	IP68	IP55
防爆形式	普通型	普通型防爆型	普通型

6.主要零件材料

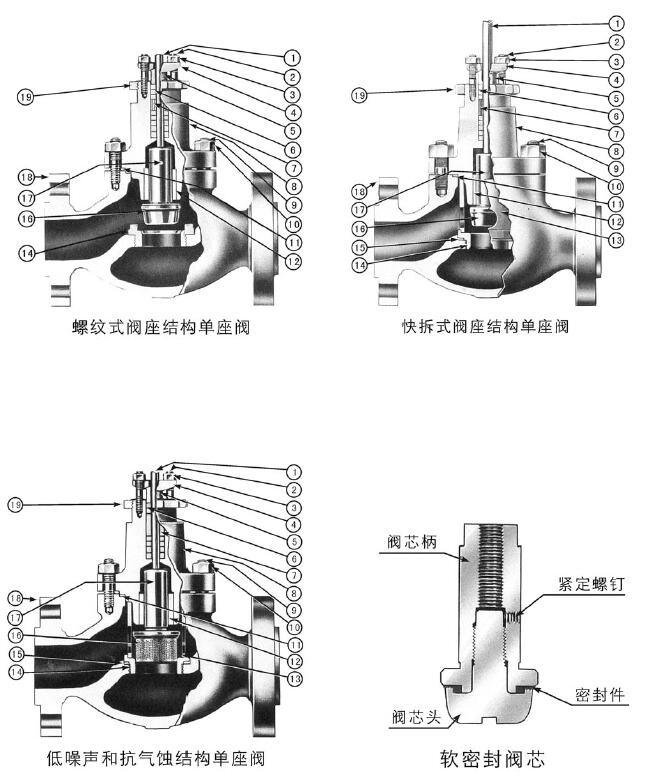

▲ZDL-21115主要零件材料（見圖三、表4）

表4

序號	零件名稱		材料
1	閥桿		SUS304、SUS31 6、SUS630、NCF750
6	填料		P45190"M,P"316和P"6610組合使用
8	閥蓋		ASTM A105, ASTM A182 F11、SUS304, SUS316
12	導套		9Cr18, Stellite No.6
13	套筒（快拆式閥內件用）	ANSI Class 150-1500	SUS304、SUS316, SUS630
		ANSI Class 2500	SUS304, SUS316, SUS630, SUS304鍍鉻、SUS316鍍鉻、SUS630鍍鉻、SUS304氮化、SUS316氮化、SUS304或SUS316堆焊Stellite No.6
14	閥座		SUS403、SUS304, SUS316, SUS304或SUS316密封面堆焊Stellite No.6
16	閥芯		SUS403, SUS304, SUS316, SUS304或SUS316密封面堆焊Stellite No.6, SUS304或SUS316輪廓堆焊Stellite No.6, SUS304或SUS316嵌四氟乙烯
18	閥體		SCPH2、WCB、SCPH21、WC6、SCS 13A、C F8、SCS 14A、CF8M

注:也可用國內同類材料。

圖三

ZDL-21000主要零件材料
