GGD-330型測量控制器
產品說明：GGD-330型測量控制器是一個集稱量或測力顯示、四定值控制及模擬變送的多功能小型控制儀表。電路采用單片機和高效A/D轉換器
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
GGD-330型測量控制器概述：
GGD-330型測量控制器是一個集稱量或測力顯示、四定值控制及模擬變送的多功能小型控制儀表。電路采用單片機和高效A/D轉換器。智能化程度高，所有調校及設定均由前面板輕觸式鍵盤的操作來完成，調校及設定的結果可長期斷電保持，使用十分方便和可靠。適用于稱重或測力顯示、定值控制、傳感器信號變送等場合。
主要技術指標和特性
● 傳感器激勵電源：DC10V，150mA，最多可并聯使用四只內阻為350歐姆的傳感器。
● 傳感器輸入信號范圍：0-30mV（0-3mV/V）。
● 調零范圍：0-30mV。
● 最大可顯示分度數：65000字。
● 最大可顯示靈敏度：2000字/mV。
● 測量非線性：0.01%FS。
● 采樣速度：75次/秒。
● 模擬變送輸出信號：4-20mA，外接負載最大500歐姆。
● 模擬變送輸出信號精度：0.03%。
● 定值控制開關輸出特性：繼電器常開開關輸出，AC125V，0.5A。
● 顯示器：五位LED數碼顯示，五位LED發光管狀態指示。
● 鍵盤：五個復合操作式輕觸鍵盤。
● 工作環境溫度：0~40℃
● 工作電源：AC220V，50Hz，5W
● 外形尺寸：96×96×120
● 開孔尺寸：91×91
GGD-330型測量控制器儀表的外觀結構和接線

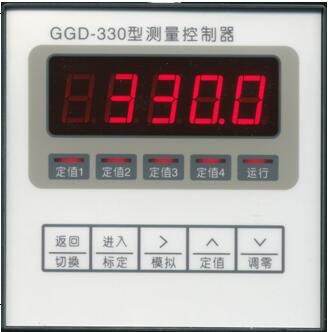

2．1儀表的前面板
2．2儀表的后面板
2．3接線端定義
1——4-20mA模擬輸出正端
2——4-20mA模擬輸出負端
3——4-20mA模擬輸出屏蔽端
4——傳感器輸入屏蔽端
5——10V傳感器激勵正端(紅)
6——10V傳感器激勵負端(白)
7——傳感器信號正端(黃)
8——傳感器信號負端(藍)
9——定值4繼電器開關輸出端AC220V工作電源
10——定值4繼電器開關輸出端AC220V工作電源
11——定值3繼電器開關輸出端
12——定值3繼電器開關輸出端
13——定值2繼電器開關輸出端
14——定值2繼電器開關輸出端
15——定值1繼電器開關輸出端
16——定值1繼電器開關輸出端
23——AC220V工作電源
24——AC220V工作電源
25——接地端
26——接地端
注：17一22端子無定義
安全警告：本儀表采用AC220V供電，機身小巧，接線端子緊湊，為保證人身和儀表的安全，切記應在確認斷電后，才能進行所有的接線操作，并在接線后，仔細檢查220V是否接在23和24端子上，經確認后，方可通電。另外，儀表應遠離易燃物。
3 功能操作
3．1調零
在運行狀態（運行指示燈亮，以下同）下，同時按下【切換】和【調零】鍵，儀表即刻完成調零并顯示零。調零可在稱量范圍內根據需要任意進行，不受限制。
3．2標定
標定是在儀表顯示值與實際負載不相吻合、超出允許的誤差時而進行的一種精度校準操作。如果用戶在定購儀表的同時定購稱重傳感器，那么產品一般在供貨前已經經過標定，用戶在早期的使用中不再需要進行此項操作了。需指出的是：標定并非是滿量程設置，本儀表沒有量程上限限制。
標定操作之前先正確調零，然后在傳感器上加載標準負載（砝碼），加載的標準負載應盡量接近實際的最大量程，以提高標定的精度。然后在運行狀態下，同時按下【切換】和【標定】鍵并維持數十秒后（是為防止不當的操作），直到【運行】指示燈熄滅，儀表的萬位顯示閃爍，此時可進行標定數據（加載重量的標準值）的設定。
數據的設定方法如下：
① 按動【＞】鍵移動欲調整的顯示位，移動的方向向右并循環，被選中的顯示位會以閃爍方式顯示。
② 按動【∧】鍵，使閃爍顯示位的數值增大。
③ 按動【∨】鍵，使閃爍顯示位的數值減小。
當面板上的顯示數被調整到要求的標定值后（不包括小數點），按【進入】鍵確認，此時儀表在千位數上出現一個小數點，用【＞】鍵可使小數點分別出現在百位、十位和個位上，到達所需位置時，按【進入】鍵確認。【運行】指示燈點亮，標定操作結束。
3．3定值設定
在需要使用定值輸出時，可通過鍵盤操作對儀表的四個定值進行設定。
在運行狀態下，同時按下【切換】和【定值】鍵，【運行】指示燈熄滅，【定值1】指示燈點亮，此時可對定值1進行數值設定。設定方法如下：
① 按動【＞】鍵移動欲調整的顯示位，移動的方向向右并循環，被選中的顯示位會以閃爍方式顯示。
② 按動【∧】鍵，使閃爍顯示位的數值增大。
③ 按動【∨】鍵，使閃爍顯示位的數值減小。
當面板上的顯示數被調整到要求的定值后，按【進入】鍵確認，定值1設定完成。【定值2】指示燈點亮，用和定值1數值設定相同的方法進行定值2數值的設定，直至四個定值全部設定完畢。儀表在定值設定時，是以循環方式進行的，即定值4設定完后，又會返回到定值1的設定操作，此時用戶可以繼續用【進入】鍵檢查各定值的設定值，當然也可以重新修改設定值，并在任意時候，按【返回】鍵，【運行】指示燈點亮，定值設定結束。
建議：若不使用定值或沒有用足四個定值時，可對全部或剩余的定值，設定到量程的上限以上，以避免不必要的繼電器開關頻繁動作。
3．4模擬輸出整定
儀表提供一個4-20mA的模擬輸出，可用于計算機、記錄儀等遠程終端的接口。
模擬輸出整定包含三個操作步驟：模擬輸出的零基準、模擬輸出的滿量程和滿量程輸出的定義。模擬輸出整定的所有操作并不需要有傳感器實際加載信號的支持。
在運行狀態下，同時按下【切換】和【模擬】鍵，【運行】指示燈熄滅，顯示器高位顯示L，此時，可對模擬輸出的4mA零基準進行調整。為適應調整的習慣和方便，模擬輸出的零位和量程調整與前述的數據設定方法不同，僅用【∧】和【∨】兩個鍵對信號大小調整，【∧】鍵是將信號調大，【∨】鍵是將信號調小，且可以連續按鍵不放進行快速調整或者點動按鍵進行慢速調整。調整時，除儀表的低四位顯示數變動外，后面板的模擬輸出端也有相應的模擬輸出，可供終端統調。調整是否準確應以實測為準，顯示數僅供參考。一旦調準后，按【進入】鍵確認，顯示器高位顯示H，此時，可對模擬輸出的滿量程20mA進行調整，調整的方法和要求同零基準的調整。按【進入】鍵確認后，顯示器的萬位閃爍，此時可對模擬輸出的滿量程進行定義，所謂滿量程輸出的定義就是指測量信號達到何值時模擬輸出達到滿量程。數據設定方法同3.2條標定中有關所述。
